气动Y型三通球阀 | CHQ642F/H
气动Y型三通球阀 产品说明
气动Y型三通球阀是由气动执行器、Y型三通球阀组成,可选配电磁阀换向阀用于切断管道中介质,也可以选配角行程阀门定位器用来改变介质的压力、温度和流量的大小。气动Y型三通球阀有相互成120°和两通孔成135°,根据需要可实现对介质流向切换,能比相互垂直的两个通道三通球阀流阻更小。气动Y形三通球阀由气动执行机构和Y形三通球阀组成。Y形三通球阀的阀座密封根据工况不同,密封面可采用聚四氟乙烯(≤200℃)、对位聚苯(≤300℃)、或硬质合金(≤600℃)、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺材料
气动Y型三通球阀结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等工作介质等,可满足不同的工况要求。适用各种苛刻工况,软密封适用≤200℃以下工况,硬密封碳钢不超过425℃。
气动Y型三通球阀 性能参数
产品型号 | CHQ642F-16-40C | CHQ642F-16-40P | CHQ642F-16-40R |
---|---|---|---|
CHQ642Y-150-300LBC | CHQ642Y-150-300LBP | CHQ642Y-150-300LBR | |
阀体 | WCB | CF8 | CF8M |
球体 | WVB+ENP | CF8 | CF8M |
阀杆/固定圈 | 2Cr13 | 304 | 316 |
阀座 | PTFE | PTFE | PTFE |
填料 | PTFE+O形圈 | PTFE+O形圈 | |
适用介质 | 水、油、蒸汽等酸 | 等腐蚀性介质 | |
适用温度 | -29~150℃ | -29~150℃ |
气动Y型三通球阀 零部件参数
零件名称 | 材料名称 | |||
---|---|---|---|---|
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
气动Y型三通球阀 执行器参数
执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
---|---|
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30~+70℃ |
作用形式 | 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

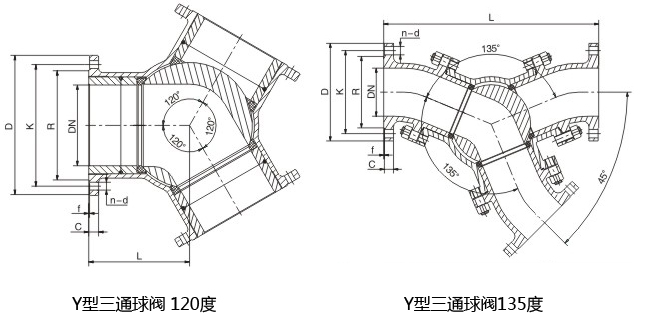

气动三通Y型球阀 结构尺寸图
气动三通Y型球阀 连接尺寸
120度Y型三通球阀尺寸
DN | L | D | K | R | C | f | n-d |
---|---|---|---|---|---|---|---|
50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-25 |
135度Y型三通球阀尺寸
DN | L | D | K | R | C | f | n-d |
---|---|---|---|---|---|---|---|
50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-25 |
300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-25 |

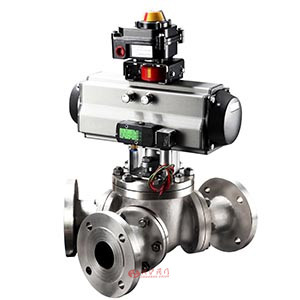

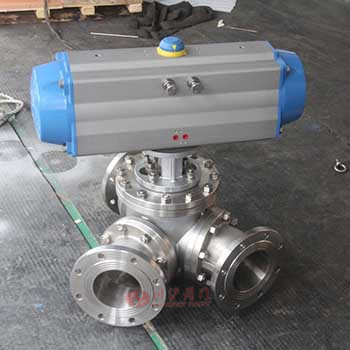

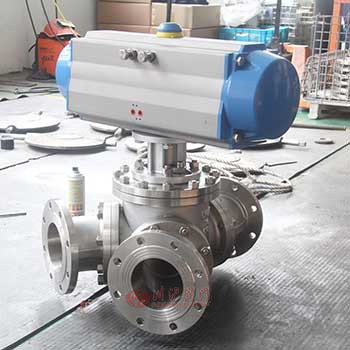

气动三通Y型球阀图片
