气动高压内螺纹球阀 | CHQ611N\CHQ614N

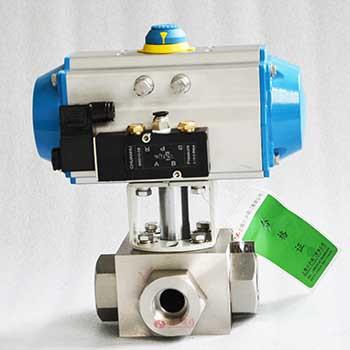

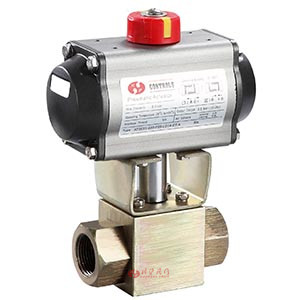

气动高压内螺纹球阀图片

气动高压内螺纹球阀 产品说明
气动高压内螺纹球阀是由气动执行器、内螺纹高压球阀组成,可选配电磁阀换向阀用于切断管道中介质,也可以选配角行程阀门定位器用来改变介质的压力、温度和流量的大小。
三分体式连接锻钢固定球阀,是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

气动高压内螺纹球阀 性能参数
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
阀体形式 整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)
公称压力 PN16.0、25.0 MPa;ANSI 150、300、600、900LB
连接形式 法兰式、焊接式、螺纹式(适用于PN16MPa以内)
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
阀芯形式 O型球体阀芯
流量特性 近似快开特性
动作范围 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 带定位器:小于全行程的±2%
可调范围 250:1
配置执行机构 GT、AT、ST、SR系列单双作用气动执行器
控制方式 开关两位控制能、4~20mA模拟量信号控制
气动高压内螺纹球阀 材质说明
零件名称 材料
阀体、阀盖 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈 PTFE、碳素纤维+PTFE、对位聚苯
填料 V型PTFE、柔性石墨
气动高压内螺纹球阀 性能规范
公称通径DN(mm) DN15-300
公称压力 PN(MPa) 10.0 16.0 25.0 32.0 42.0
试验压力 强度试验 15.0 24.0 37.5 48.0 63.0
密封试验 11.0 17.6 27.5 35.2 46.2
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
气动高压内螺纹球阀 结构尺寸图

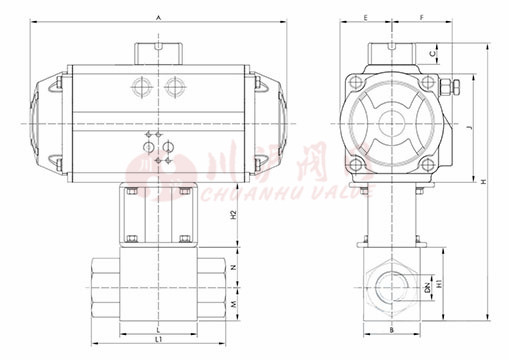

气动高压内螺纹球阀结构图

气动高压内螺纹球阀 连接尺寸
公称通径DN L L1 B M N H1 H2 H A E F C J
DN6 1/8" 42 82 34 18 25 43 48 160 140.5 29 41.5 20 69
DN8 1/4" 42 82 34 18 25 43 48 176 158.5 36 47 20 85
DN10 3/8" 42 82 34 18 25 43 48 176 158.5 36 47 20 85
DN15 1/2" 42 82 34 18 25 43 48 176 158.5 36 47 20 85
DN20 3/4" 52 102 44 26 27 53 48 203 210.5 42.5 52 20 102
DN25 1" 62 120 56 30 34 64 48 214 210.5 42.5 52 20 102
DN32 11/4" 66 126 68 32 37 69 54 225 210.5 42.5 52 20 102
DN40 1 1/2" 66 156 68 32 37 69 62 246 247.5 49.5 56.8 20 115
DN50 2" 90 183 86 42 53 95 62 272 247.5 49.5 56.8 20 115

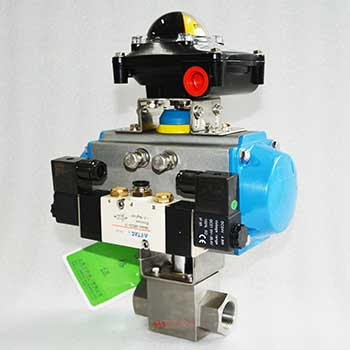

气动高压内螺纹球阀图片

气动高压内螺纹球阀图片 气动高压内螺纹球阀图片
