气动对夹球阀 | CHQ671F

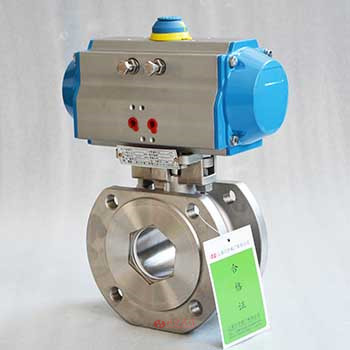

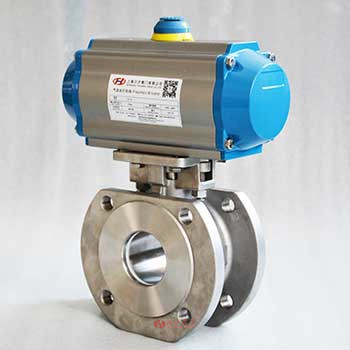

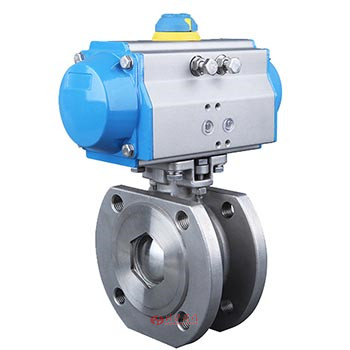

气动对夹球阀图片

气动对夹球阀 产品说明
气动对夹球阀,也称为气动超薄球阀。是我公司引进意大利技术进行国产化设计而发展出的新一代气动超短法兰球阀,球芯通道形状有矩形、V形及O形。气动对夹球阀具有结构紧凑、体积小、重量轻、安装方便等特点。对夹式气动球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。气动对夹球阀、气动超薄球阀它采用直连方式执行机构连接,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。气动对夹球阀可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

气动对夹球阀 性能参数
公称通径 DN10~150mm
公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
流量特性 快开特性
可调范围 DN10-80 DN100-150
250:1 350:1
阀体形式 整体式锻造、整体式铸造
连接形式 超薄法兰式、对夹式
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
适用温度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置执行机构 可配GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制
气动对夹球阀 材质说明
零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
气动对夹球阀 结构尺寸图

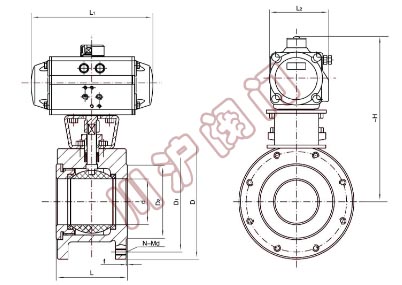

气动对夹球阀 结构图

气动对夹球阀 连接尺寸
公称通径 DN 外形尺寸 连接尺寸
d L L1 L2 ~H D D1 D2 B f N-Md
15 15 32 141 71 177 95 65 46 14 2 4-M12
20 20 38.5 141 71 182 105 75 56 14 2 4-M12
25 25 45 141 71 187 115 85 65 16 2 4-M12
32 29 55 159 83 223 140 100 76 16 3 4-M16
40 38 62 211 95 231 150 110 84 18 3 4-M16
50 46 72 248 107 258 165 125 99 20 3 4-M16
65 62 95 248 107 273 185 145 118 22 3 4-M16
80 76 120 269 123 303 200 160 132 24 3 8-M16
100 92 145 345 152 333 220 180 156 24 3 8-M16
125 110 200 409 172 380 250 210 184 26 3 8-M16
150 145 225 438 187 432 285 240 211 26 3 8-M20
