大口径气动固定式球阀 | CHAWQ647F/H

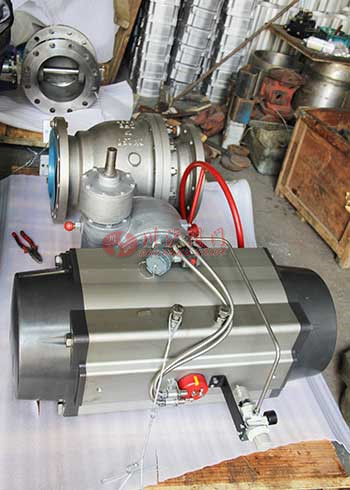

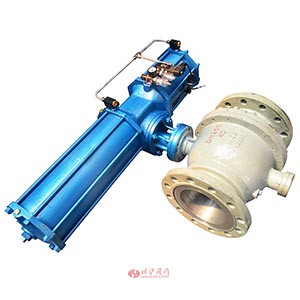

大口径气动固定式球阀 产品图片

大口径气动固定式球阀 产品说明
大口径气动固定式球阀是由气动执行器、固定式球阀组成,可选配电磁阀换向阀用于切断管道中介质,也可以选配角行程阀门定位器用来改变介质的压力、温度和流量的大小。
大口径气动固定式球阀是一种转角90°的旋转类球阀,具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。大口径气动固定式球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

大口径气动固定式球阀 性能参数
公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 500 600 700
公称压力(MPa) PN1.0、2、4.0、6.4、10.0MPa;ANSI 150 300 600 900LB
阀体形式 两段式铸造阀体
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接形式 法兰式
流量特性 近似快开型
泄漏量 按GB/T4213-92,小于额定KV0.01% (软密封:零泄露)
可调范围 250:1 250:1
适用温度 PTFE≤180℃;PPL≤280℃;金属密封≥300℃
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制能、4~20mA模拟量信号控制
大口径气动固定式球阀 材质说明
零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

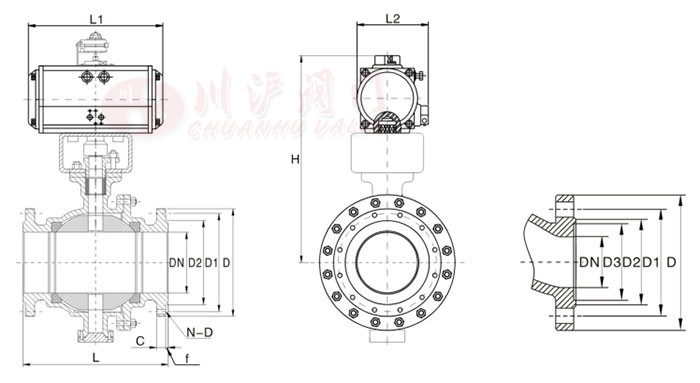

大口径气动固定式球阀 结构尺寸图

大口径气动固定式球阀 结构图

大口径气动固定式球阀 连接尺寸
公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 500 600 700
L 216 241 283 305 356 394 457 533 610 686 762 914 1067 1245
H 配AT 325 335 365 400 420 440 470 配AW执行器
H 260 293 323 383 468 510 655 配AW执行器
H1 102 114 127 152 184 219 273 360 395 430 470 580 700 800
L1 配AT 190 210 247 276 348 378 524 配AW执行器
PN1.6MPa法兰尺寸
D 165 185 200 220 250 285 340 405 460 520 580 715 840 910
D1 125 145 160 180 210 240 295 355 410 470 525 585 770 840
D2 99 118 132 156 184 211 266 319 370 429 480 609 720 794
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-33 20-36 24-36
PN2.5MPa法兰尺寸
D 165 185 200 235 270 300 360 425 485 555 620 730 845 960
D1 125 145 160 190 220 250 310 370 430 490 550 660 770 875
D2 99 118 132 156 184 211 274 330 389 448 503 609 720 820
n-φd 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30 16-33 16-36 20-36 20-39 24-42

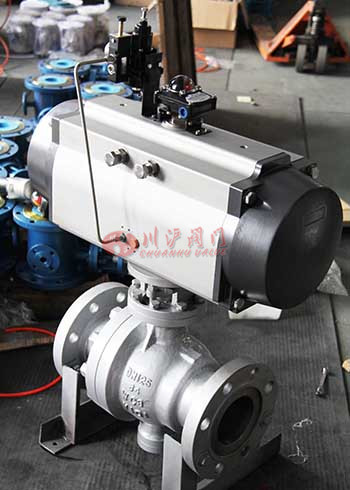

大口径气动固定式球阀图片

大口径气动固定式球阀图片
