气动V型调节球阀(对夹式) | CHVQ670F

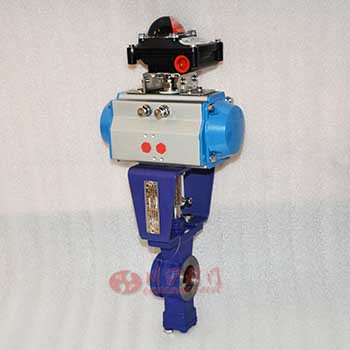

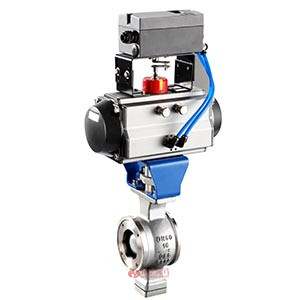

气动V型调节球阀 产品图片

气动V型调节球阀 产品说明
气动V型调节球阀是由单作用或者是双作用气动执行机构和V型调节球阀组成,球阀的阀芯设计成带有特殊形状的V型缺口,具有精确的截流物性和控制功能,适用于各种控制场合,结构紧凑,体积小等优点。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,所以气动对夹式调节球阀适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统中。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

气动V型调节球阀 性能参数
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力 PN1.6、2.5、4.0、6.4MPa
强度试验 2.4~9.6MPa
密封试验 1.76~7.0MPa
流量特性 近似等百分比
阀板转角(度) 0°~至90°(可调)
允许泄漏量等级 软密封:零泄露
硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S/90度) 8.5~30 36~60
可调节比 250:1 300:1
配置执行器 AT、AW系列单双作用气动执行器
控制方式 4~20mA
气动V型调节球阀 材质说明
公称通径mm DN15-DN300
材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni 12Mo2Ti
球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚苯
填料 聚四氟乙烯 柔性石墨
适用 工况 适用介质 蒸汽、水、油品 醋酸类
适用温度 -28℃ - 300℃

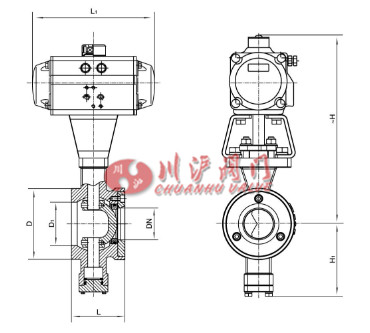

气动V型调节球阀 结构尺寸图

气动V型调节球阀 结构图

气动V型调节球阀 连接尺寸
公称通径 DN 外形连接尺寸
L L1 -H H1 D D1
25 62 159 260 87 68 38
32 62 159 267 87 78 42
40 62 211 292 87 85 50
50 75 248 292 87 85 50
65 90 248 332 112 120 75
80 100 269 359 112 120 75
100 115 345 394 122 158 110
125 129 409 410 142 180 135
150 160 438 461 165 216 165
200 200 550 509 195 268 210
250 240 633 572 237 325 260

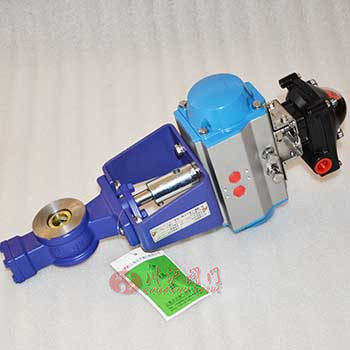

气动V型调节球阀 图片

气动V型调节球阀图片 气动V型调节球阀图片
