气动三通球阀 | CHQ644F(三通L型球阀)\CHQ645F(三通T型球阀)

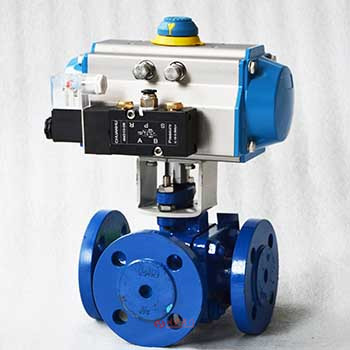

气动三通球阀图片

气动三通球阀 产品说明
气动三通球阀是由角行程气动执行机构和三通法兰球阀组成。根据管道中不同的介质选用四氟密封(≤150℃)、PPL密封(≤250℃)或金属密封(≤425℃)。气动三通球阀分"T"型三通球阀和"L"型三通球阀,具有结构紧凑、外型美观、密封性能好,它能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭。气动内螺纹三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

气动三通球阀 性能参数
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
允许压差(MPa) ≤公称压力
动作范围 0~90°
阀体形式 二段分体式铸造阀体
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式 法兰式、螺纹式(适用于1/2"~2")
阀芯形式 三通球型阀芯
流量特性 近似快开特性
泄露量Q 软密封:零泄露;金属密封:按GB/T4213-92,小于额定KV0.01%
配置执行机构 可配GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制
气动三通球阀 连接尺寸
零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
气动三通球阀 介质流向图

气动三通球阀介质流向图

气动三通球阀 结构尺寸图

气动三通球阀结构图

气动三通球阀 连接尺寸
主要外形尺寸mm-PN16(16bar)
公称
通径
DN
外形尺寸mm 连接尺寸mm 执行器型号
L L0 L1 L2 H D D1 D2 C f N-D
15 150 72 141/159 71/83 204/235 95 65 46 14 2 4-14 AT-D-50/AT-S-63
20 160 80 159/211 83/95 240/252 105 75 56 16 2 4-14 AT-D-63/AT-S-75
25 180 90 211/248 95/107 257/265 115 85 65 16 2 4-14 AT-D-75/AT-S-88
32 200 100 211/248 95/107 277/312 140 100 76 18 3 4-18 AT-D-75/AT-S-88
40 220 110 248/269 107/123 292/317 150 110 84 18 3 4-18 AT-D-88/AT-S-100
50 240 120 248/345 107/152 325/347 165 125 99 20 3 4-18 AT-D-88/AT-S-125
65 260 130 315/409 141/172 357/389 185 145 118 20 3 4-18 AT-D-115/AT-S-145
80 280 140 345/409 152/172 368/400 200 160 132 20 3 8-18 AT-D-125/AT-S-145
100 320 160 409/550 172/215 410/498 220 180 156 22 3 8-18 AT-D-145/AT-S-160
125 400 190 438/600 187/240 470/538 250 210 184 22 3 8-18 AT-D-160/AT-S-210
150 440 220 550/633 215/262 556/591 285 240 211 24 3 8-22 AT-D-190/AT-S-240
200 550 260 600/730 210/330 648/687 340 295 266 24 3 12-22 AT-D-210/AT-S-270
主要外形尺寸mm-PN25(25bar)
公称
通径
DN
外形尺寸mm 连接尺寸mm 执行器型号
L L0 L1 L2 H D D1 D2 C f N-D
15 150 72 159/211 83/95 235/247 95 65 46 14 2 4-14 AT-D-63/AT-S-75
20 160 80 211/248 95/107 252/260 105 75 56 16 2 4-14 AT-D-75/AT-S-88
25 180 90 248/269 107/123 265/289 115 85 65 16 2 4-14 AT-D-88/AT-S-100
32 200 100 248/315 107/141 287/312 140 100 76 18 3 4-18 AT-D-88/AT-S-115
40 220 110 269/409 123/152 317/339 150 110 84 18 3 4-18 AT-D-100/AT-S-125
50 240 120 345/345 123/152 325/347 165 125 99 20 3 4-18 AT-D-100/AT-S-125
65 260 130 269/345 141/172 357/389 185 145 118 22 3 4-18 AT-D-115/AT-S-145
80 280 140 315/438 152/187 400/425 200 160 132 24 3 8-18 AT-D-125/AT-S-160
100 320 160 409/550 172/215 443/531 235 190 156 24 3 8-22 AT-D-145/AT-S-190
125 400 190 438/600 187/240 548/583 270 220 184 26 3 8-26 AT-D-160/AT-S-210
150 440 220 550/633 215/262 628/665 300 250 211 28 3 8-26 AT-D-190/AT-S-240
200 550 260 600/730 210/330 695/744 360 310 274 30 3 12-22 AT-D-210/AT-S-270
气动三通球阀 图片

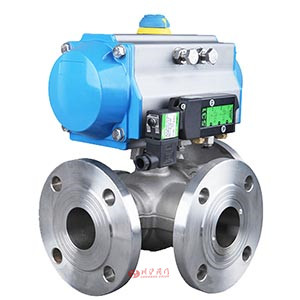

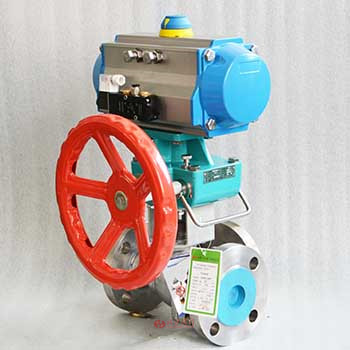

气动三通球阀图片 气动三通球阀图片
