当前位置:首页 > 产品中心 > 气动球阀气动球阀
气动内螺纹球阀 | CHQ611F

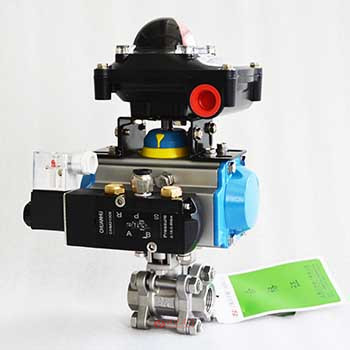

气动内螺纹球阀图片

气动内螺纹球阀 产品说明
气动内螺纹球阀,也称为气动丝扣球阀。内螺纹气动球阀阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹气动球阀及气动焊接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质。内螺纹气动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

气动内螺纹球阀 性能参数
公称通径DN(mm) 10 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
阀体形式 三片式精铸阀体
连接形式 螺纹式、焊接式
阀芯形式 "O"型球形阀芯
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的2%
可调范围 250:1
配置执行机构 可配GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制
气动内螺纹球阀 材质说明
零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
气动内螺纹球阀 结构尺寸图

气动内螺纹球阀结构图

气动内螺纹球阀 连接尺寸
主要外形尺寸-PN16~64(16~64bar)
公称径
通径
DN
外形尺寸mm 连接尺寸mm
L L1 L2 H G L L1 L2 H D
10 70 141 71 188 1/4" - - - - -
12 70 141 71 191 3/8" - - - - -
15 70 141 71 196 1/2" 75 141 71 196 21
20 80 141 71 203 3/4" 85 141 71 203 27
25 90 159 83 163 1" 90 159 83 163 34
32 110 211 95 180 11/4" 112 211 95 180 43
40 119 248 107 208 11/2" 120 248 107 208 49
50 140 248 107 218 2" 145 248 107 218 61
65 160 269 123 249 21/2" 170 269 123 249 76
80 201 315 141 285 3" 200 315 141 285 86
100 234 345 152 342 4" - - - - -

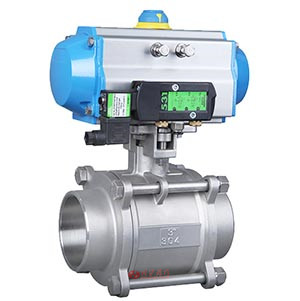

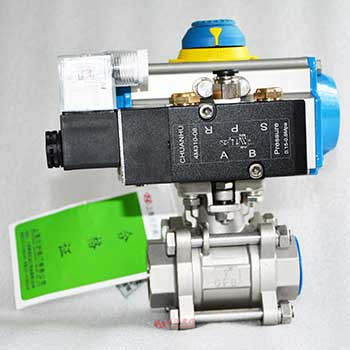

气动内螺纹球阀 图片

气动内螺纹球阀图片 气动内螺纹球阀图片
