气动法兰球阀 | CHQ641F

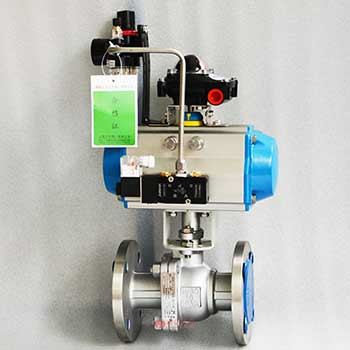

气动法兰球阀图片

气动法兰球阀 产品说明
气动法兰球阀是一种转角90°的旋转类球阀,具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

气动法兰球阀 性能参数
公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公称压力(MPa) PN1.6、2.5、4.0、6.4MPa
泄漏量 软密封:零泄漏;硬密封:≤额定流量的10-5
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式 法兰、焊接、螺纹
流量特性 快开特性
可调范围 DN15-65 DN80-300
250:1 350:1
适用温度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
配置执行机构 可配GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制
气动法兰球阀 材质说明
零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
气动法兰球阀 结构尺寸图

气动法兰球阀结构图

气动法兰球阀 连接尺寸
公称通径
DN
外形尺寸 连接法兰尺寸
L L1 12 H D D1 D2 C f n-φd
15 130 141 71 204 95 65 46 14 2 4-φ14
20 140 141 71 209 105 75 56 16 2 4-φ14
25 150 159 83 214 115 85 65 16 2 4-φ14
32 165 159 83 214 140 100 76 18 3 4-φ18
40 180 211 95 274 150 110 84 18 3 4-φ18
50 200 248 107 290 165 125 99 20 3 4-φ18
65 220 248 107 310 185 145 118 20 3 4-φ18
80 250 269 123 346 200 160 132 20 3 8-φ18
100 280 345 152 378 220 180 156 22 3 8-φ18
125 320 409 172 425 250 210 184 22 3 8-φ18
150 360 550 215 468 285 240 211 24 3 8-φ22
200 400 600 240 583 340 295 266 24 3 12-φ22

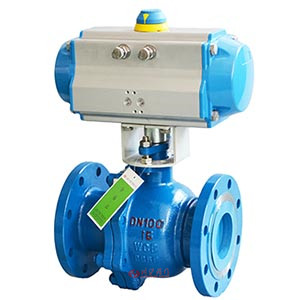

气动法兰球阀图片

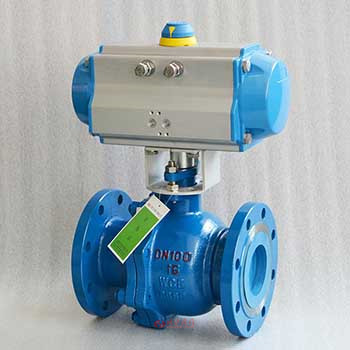

气动法兰球阀图片 气动法兰球阀图片
