当前位置:首页 > 产品中心 > 气动球阀气动球阀
气动卫生级球阀 | CHQ681F

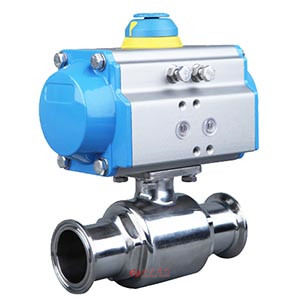

气动卫生级球阀图片

气动卫生级球阀 产品说明
气动卫生级球阀是气动执行器与快装球阀装配组成。也称为气动卡箍球阀。皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。气动卫生级球阀阀体采用不锈钢精制而成,流道内壁0.5um(240Grit)电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生。直通式卫生级气动球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

气动卫生级球阀 性能参数
公称通径 15~102mm
公称压力 PN1.0MPa
阀轴材质 不锈钢
阀体材质 304/316/316L不锈钢
球体材质 304/316/316L不锈钢
阀座密封 PTFE
温 度 PTFE≤180℃
连接方式 快装式
适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮等
特 点 安全卫生,密封好、使用寿命长

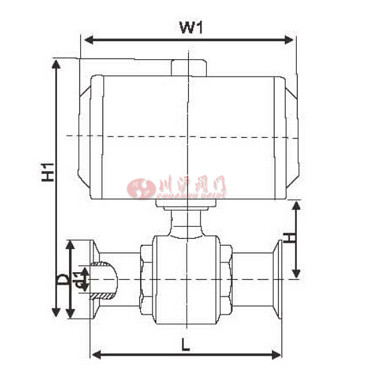

气动卫生级球阀 结构尺寸图

气动卫生级球阀结构图

气动卫生级球阀 连接尺寸
ISO 尺寸mm
d D L P A H
Φ19 16 50.5 102 96 145 45
Φ25 21 50.5 120 115 158 48
Φ32 29 50.5 130 115 158 48
Φ38 35 50.5 140 137 177 48
Φ45 42 64 165 147 196 48
Φ51 47 64 165 147 196 58
Φ63 59 77.5 190 165 225 58
Φ76 72 91 213 165 225 65
Φ89 80 106 230 182 273 65
Φ102 97 119 260 182 273 74

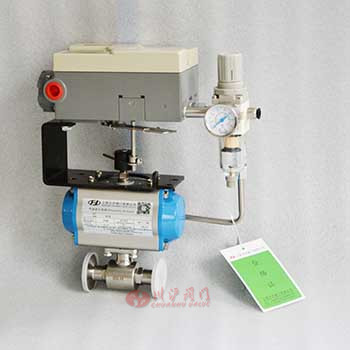

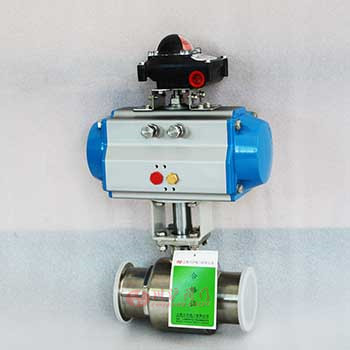

气动卫生级球阀 图片

气动卫生级球阀图片
