气动四通球阀 | CHQ646F/PPL

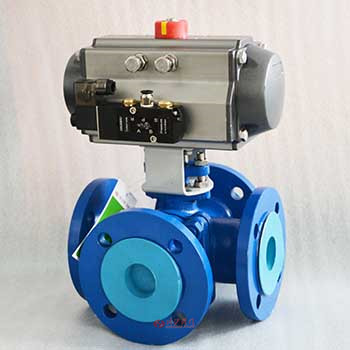

气动四通球阀图片

气动四通球阀 产品说明
气动四通球阀为X形垂直通道球阀，四个通道分布于四周，当球芯旋转90度时，能使相近两个通道实现相通，主要用于电站系统中双向供水旋转阀，每旋转90度，可以切换供水方式。以替代四个阀门，简化程序、方便操作，降低成本，便于控制，同步性好。
气动四通球阀 性能参数
公称通径 DN15-DN300
阀体材质 WCB、304、316
连接方式 法兰式
压力等级 PN1.6MPa ~ 6.4MPa
结构形式 四通
阀座密封

PTFE：-30℃～180℃ 、PPL ：-30℃～250℃
阀芯材质 WCB、304、316
适用介质 水液、气体、油类等
设计制造标准 GB/T12238-2008
连接标准 JB/T 79.1-1994
结构长度 GB/T12221-2005
压力试验 GB/T13927-2008

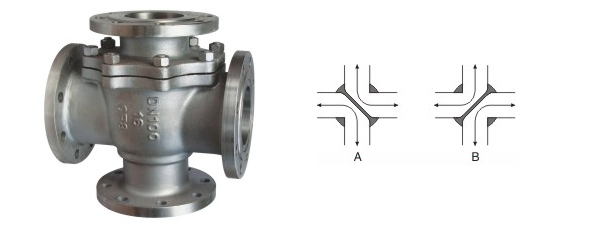

气动四通球阀 流向图

气动四通球阀 流向图

气动四通球阀 结构尺寸图

气动四通球阀结构图

气动四通球阀 连接尺寸
DN L D K R C f n-d
15 150 95 65 45 14 2 4-14
20 164 105 75 55 16 2 4-14
25 180 115 85 65 16 2 4-14
32 200 135 100 78 18 2 4-18
40 220 145 110 85 18 3 4-18
50 240 160 125 100 20 3 4-18
65 260 180 145 120 20 3 4-18
80 280 195 160 135 20 3 8-18
100 320 215 180 155 22 3 8-18
125 380 245 210 185 22 3 8-18
150 440 28 240 210 24 3 8-23
200 550 335 295 265 24 3 12-23
250 670 405 355 320 30 3 12-25
300 850 460 410 375 30 4 12-25

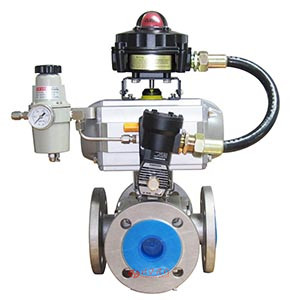

气动四通球阀图片
