超小型一片式气动球阀 | CHSQ611F

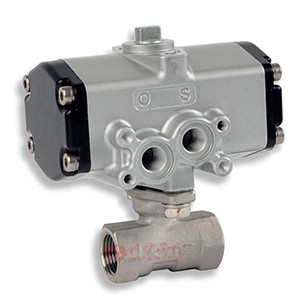

超小型一片式气动球阀图片

超小型一片式气动球阀产品说明

超小型一片式气动球阀采用硅溶胶精密铸造不锅钢阀体及铝合金气缸，外表美观，强度离。其中一片式连接具有林构紧凌、体积小、重握轻、密射性酸好、启闭灵活（启闭只需把球体转动90°，方便而迅速），安装方便等特点，主要用于石油、化工、右金，电力，制药，食品等各个领域中。本系列一片式球阀可装上相应的气动装置，以实现遥控式自动控制，阀门适用温度-20-180℃。

超小型一片式气动球阀性能参数

型号	通径DN									材质	压力
CHCQ611F-1PC	1/4"	3/8"	1/2"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	304或316	0.6-1.0-1.6MPa
CHCQ611F-2PC(三通)	1/4"	3/8"	1/2"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	304或316	1.0-1.6-2.5MPa

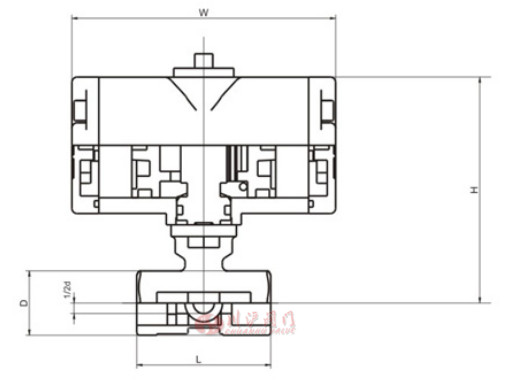

超小型一片式气动球阀结构尺寸图

超小型一片式气动球阀结构图

超小型一片式气动球阀连接尺寸

DN		d	D	G	L	H	W
in	mm	d	D	G	L	H	W
1/4	6	4.5	21	1/4	44	75	88
3/8	10	7	21	3/8	45	75	88
1/2	15	9.2	25	1/2	56	78	88
3/4	20	12.5	33	3/4	59	78	88
1	25	15	37.5	1	74	80	88
1-1/4	32	20	47	1-1/4	78	85	88
1-1/2	40	25	52	1-1/2	85	93	88
2	50	32	65	2	99	114	105
2-1/2	65	40	83	2-1/2	128	207	168
3	80	50	95	3	151	223	180
