蜗轮通风蝶阀 | D341W

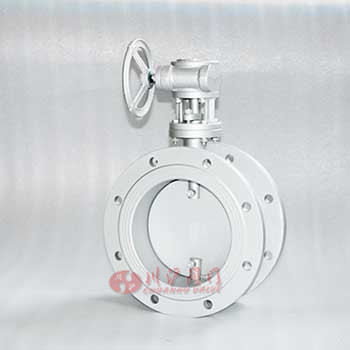

蜗轮通风蝶阀图片

蜗轮通风蝶阀 产品说明
蜗轮通风蝶阀是由蝶阀和蜗轮箱组成。广泛适用于 建材、玻璃、矿山、电力、轻工、造纸等行业, 在管路上作为双向启闭及调节介质 的流量的重要设备, 对管路中流量根据工况的不同需要进行调节,以满足管道工艺运行的需要。
手动蝶阀 采用优质钢板焊接而成, 设计新颖、结构简单实用、体积小、重量轻、流阻小、启闭力矩小, 调节轻松自如、灵活可靠, 开度指示显著、清晰、准确,便于观察和操作 ,能有效地控制气体流量,是 各种风管系统中理想的调节设备 。

蜗轮通风蝶阀 性能参数
公称通径 DN(mm) 50-2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1%泄流量
适用介质 煤气、含尘气体、烟道气等
驱动形式 手动、蜗轮传动、气动、电动等
蜗轮通风蝶阀 主要材质
阀体 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
蝶阀 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨
蜗轮通风蝶阀 密封材料选用和适用温度
材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 304\316 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 600℃ 560℃
耐最低温度 -29℃ -46℃ -29℃ -196℃ -40℃
蜗轮通风蝶阀 结构图

蜗轮通风蝶阀结构图

蜗轮通风蝶阀 连接尺寸
公称通径DN 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值)
0.05MPa和0.25MPa 0.6Mpa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 215 270 65 140 110 88 4-14 140 110 88 4-14
65 2-1/2 112 80 235 270 65 160 130 108 4-14 160 130 108 4-14
80 3 114 95 263 270 65 190 150 124 4-18 190 150 124 4-18
100 4 127 105 283 270 65 210 170 144 4-18 210 170 144 4-18
125 5 140 120 313 310 65 240 200 174 8-18 240 200 174 8-18
150 6 140 132 338 310 65 265 225 199 8-18 265 225 199 8-18
200 8 152 160 593 165 183 320 280 254 8-18 320 280 254 8-18
250 10 165 187 650 165 283 375 335 309 12-18 375 335 309 12-18
300 12 178 220 715 165 283 440 395 363 12-22 440 395 363 12-22
400 16 216 270 863 175 334 540 495 463 16-22 490 445 413 16-22
450 18 222 297 918 175 334 595 550 518 16-22 595 550 518 16-22
500 20 229 322 1016 210 425 645 600 568 20-22 645 600 568 20-22
600 24 267 377 1128 210 425 755 705 667 20-26 755 705 667 20-26
700 28 292 430 1233 210 425 860 810 772 24-26 860 810 772 24-26
800 32 318 487 1344 210 425 975 920 878 24-30 975 920 878 24-30
900 36 330 537 1560 320 620 1075 1020 978 24-30 1075 1020 978 24-30
1000 40 410 587 1660 320 620 1175 1120 1078 28-30 1175 1120 1078 28-30

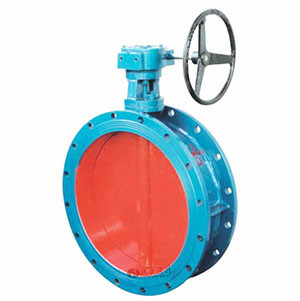

蜗轮通风蝶阀 图片

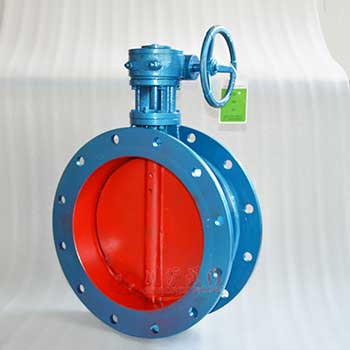

电蜗轮通风蝶阀图片
