矩形百叶蝶阀 | DBJ940W

矩形百叶蝶阀图片

矩形百叶蝶阀 产品说明
矩形百叶蝶阀设计新颖结构合理,调节板采用多叶、多轴式,使气流均匀分流,流阻小,启闭力矩小,动 作灵活可靠,各传动部位采用润滑轴承,运转灵活,摩擦系数小调节轻松自如,能有效地控制气体流量, 充分利用能源使工作系统达到最佳状态,是各种风管系统中理想的气流调节设备 。

矩形百叶蝶阀 性能参数
公称通径 DN(mm) 50-2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1%泄流量
适用介质 煤气、含尘气体、烟道气等
驱动形式 手动、蜗轮传动、气动、电动等
矩形百叶蝶阀 主要材质
阀体 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
蝶阀 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨
矩形百叶蝶阀 密封材料选用和适用温度
材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 304\316 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 600℃ 560℃
耐最低温度 -29℃ -46℃ -29℃ -196℃ -40℃

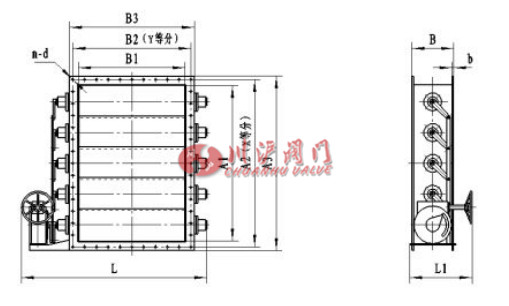

矩形百叶蝶阀 结构图

矩形百叶蝶阀结构图

矩形百叶蝶阀 连接尺寸
A1×B1 A2×B2 A3×B3 B b n-d X Y L Ll
320×180 355×215 380×240 180 6 10 -10 3 2 680 275
320×250 355×285 380×310 180 6 12 -10 3 3 750 275
400×200 445×245 480×280 200 8 12 -12 4 2 710 275
400×320 445×365 480×400 200 8 14 -12 4 3 820 275
500×200 545×245 580×280 220 8 14 -12 5 2 710 275
500×400 545×445 580×480 220 8 18 -12 5 4 910 275
630×320 675×365 710×400 220 8 18 -12 6 3 820 275
630×400 675×445 710×480 220 8 20-12 6 4 910 275
800×400 845×445 880X480 240 8 22-12 7 4 910 365
800×630 845×675 880×710 240 8 26-12 7 6 1130 365
1000×500 1055×555 1100×600 260 10 26-14 8 5 1020 365
1000×800 1055×855 1100×900 260 10 30-14 8 7 1300 365
1250×630 1305×685 1350×730 280 10 32-14 10 6 1130 365
1250×1000 1305×1055 1350×1100 280 10 36-14 10 8 1530 365
1400×800 1455×855 1500×900 300 10 38-14 12 7 1330 365
1400×1250 1455×1305 1500×1350 300 10 44-14 12 10 1780 365
1600×1000 1655×1055 1700×1100 320 10 42-14 13 8 1530 365
1600×1250 1655×1305 1700×1350 320 10 46-14 13 10 1780 365
1800×1250 1865×1315 1920×1370 340 12 46-18 13 10 1880 480
1800×1400 1865×1465 1920×1520 340 12 50-18 13 12 2030 480
2000×1250 2065×1315 2120×1370 360 12 50-18 15 10 1880 480
2000×1800 2065×1865 2120×1920 360 12 56-18 15 13 2430 480
2500x1800 2565×1865 2620×1920 420 12 60-18 17 13 2430 540
2500×2000 2565×2065 2620×2120 420 12 64-18 17 15 2630 540
2800×2500 2870×2570 2930×2630 440 16 72-22 19 17 3130 540
3200×2800 3270×2870 3330×2930 480 16 80-22 21 19 3430 600
3600×3200 3670×3270 3730×3330 520 16 88-22 23 21 3830 600
4000×3600 4070×3670 4130×3730 520 16 100-22 27 23 4230 600
