手动百叶蝶阀 | DB340W

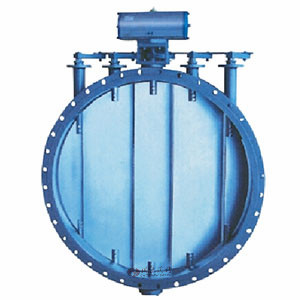

手动百叶蝶阀图片

手动百叶蝶阀 产品说明
手动百叶蝶阀广泛应用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或者热风气体管道中,作为气体介质调节流量或切断装置,可与各种执行器配套使用组成不同性能装置。
手动百叶蝶阀 性能参数
公称压力 0.1MPa
配管法兰 GB/T9115
额定转角 0-90°
泄漏率 普通型≤3%,后座型≤1%
适用介质 空气、烟气、含尘气体等
工作温度

常温型≤350℃:

高温型≤600℃

手动百叶蝶阀 主要材质
阀体 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
蝶阀 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨
手动百叶蝶阀 密封材料选用和适用温度
材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 304\316 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 600℃ 560℃
耐最低温度 -29℃ -46℃ -29℃ -196℃ -40℃

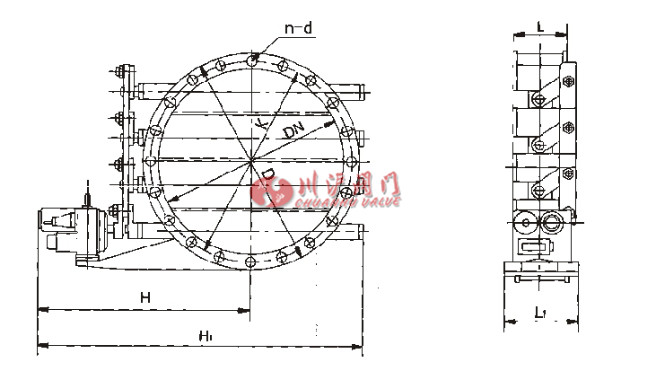

手动百叶蝶阀 结构图

手动百叶蝶阀结构图

手动百叶蝶阀 连接尺寸
公称通径 外形尺寸 连接尺寸≤0.25Mpa
DN NPS L L1 H H1 D K B n-d
200 8 140 250 730 630 320 280 22 8-18
250 10 140 250 800 660 375 335 24 12-18
300 12 170 250 920 700 440 395 24 12-22
350 14 170 250 990 730 490 445 24 12-22
400 16 190 300 1070 780 540 495 24 16-22
450 18 190 300 1135 810 595 550 24 16-22
500 20 190 300 1230 870 645 600 24 20-22
600 24 210 365 1350 920 755 705 26 20-26
700 28 210 365 1470 1000 860 810 26 24-26
800 32 210 365 1630 1120 975 920 26 24-30
900 36 250 365 1750 1170 1075 1020 26 24-30
1000 40 250 420 1850 1220 1175 1120 26 28-30
1100 44 250 420 1900 1330 1275 1220 26 32-30
1200 48 250 420 2180 1450 1375 1320 26 32-30
