电动高温通风蝶阀 | CHD941W

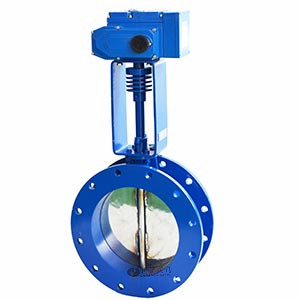

电动高温通风蝶阀图片

电动高温通风蝶阀 产品说明
电动高温通风蝶阀是由通风蝶阀和电动执行器组成,并加高支架带散热片,适用于温度较高的场合保护电动执行器的使用寿命,它与电动单元组合仪表配合使用。电动高温通风蝶阀、电动烟气蝶阀亦可配置调节型电动执行器,执行机构内有伺服系弘,无须另配伺服放大器。 电动高温通风蝶阀被广泛地应用于冶金、电站石油、化工等部门。适用介质,煤气、含尘气体、烟道气等。
电动高温通风蝶阀 性能参数
公称通径 DN(mm) 50-2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1%泄流量
适用介质 煤气、含尘气体、烟道气等
驱动形式 手动、蜗轮传动、气动、电动等
电动高温通风蝶阀 主要材质
阀体 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
蝶阀 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨
电动高温通风蝶阀 密封材料选用和适用温度
材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 304\316 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 600℃ 560℃
耐最低温度 -29℃ -46℃ -29℃ -196℃ -40℃
电动高温通风蝶阀 结构图

电动高温通风蝶阀结构图

电动高温通风蝶阀 连接尺寸
公称通径DN 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值)
0.05MPa和0.25MPa 0.6Mpa
毫米 英寸 L H H0 D D1 D2 n-d D D1 D2 n-d
50 2 108 70 215 140 110 88 4-14 140 110 88 4-14
65 2-1/2 112 80 235 160 130 108 4-14 160 130 108 4-14
80 3 114 95 263 190 150 124 4-18 190 150 124 4-18
100 4 127 105 283 210 170 144 4-18 210 170 144 4-18
125 5 140 120 313 240 200 174 8-18 240 200 174 8-18
150 6 140 132 338 265 225 199 8-18 265 225 199 8-18
200 8 152 160 593 320 280 254 8-18 320 280 254 8-18
250 10 165 187 650 375 335 309 12-18 375 335 309 12-18
300 12 178 220 715 440 395 363 12-22 440 395 363 12-22
400 16 216 270 863 540 495 463 16-22 490 445 413 16-22
450 18 222 297 918 595 550 518 16-22 595 550 518 16-22
500 20 229 322 1016 645 600 568 20-22 645 600 568 20-22
600 24 267 377 1128 755 705 667 20-26 755 705 667 20-26
700 28 292 430 1233 860 810 772 24-26 860 810 772 24-26
800 32 318 487 1344 975 920 878 24-30 975 920 878 24-30
900 36 330 537 1560 1075 1020 978 24-30 1075 1020 978 24-30
1000 40 410 587 1660 1175 1120 1078 28-30 1175 1120 1078 28-30

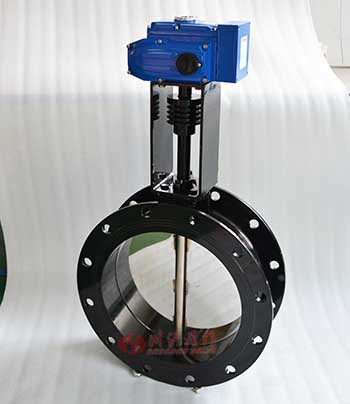

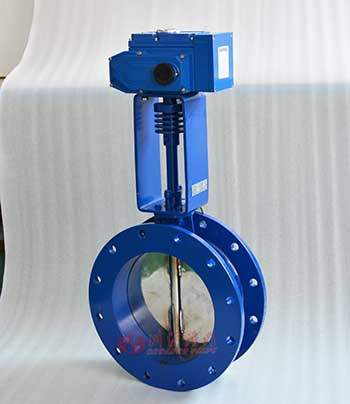

电动高温通风蝶阀 图片
