电动调节风阀 | D941W

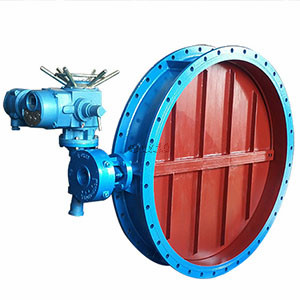

电动调节风阀图片

电动调节风阀 产品说明
电动烟气蝶阀也成为电动通风蝶阀,采用与阀体相同材料加工成密封圈,其适用温度和耐腐蚀性岁阀体选材而定,公称压力<0.6Mpa,其泄漏量控制在最大流通量的2%以内,应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。
电动烟气蝶阀由角型程电子式电动执行器和通风蝶阀机构组成。机电一体化的结构设计,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、控制精确,以AC220V或AC380V电源电压作动力,接受控制系统输入的(4-20mA或1-5VDC)电流信号或电压信号,即可控制运转,实现对工艺流体介质的比例调节控制或开关控制。
电动调节风阀 性能参数
公称通径 DN(mm) 50-2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1%泄流量
适用介质 煤气、含尘气体、烟道气等
驱动形式 手动、蜗轮传动、气动、电动等
电动调节风阀 主要材质
阀体 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
蝶阀 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨
电动调节风阀 密封材料选用和适用温度
材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 304\316 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 600℃ 560℃
耐最低温度 -29℃ -46℃ -29℃ -196℃ -40℃
电动调节风阀 结构图

电动调节风阀结构图

电动调节风阀 连接尺寸
DN D D1 L L1 L2  n-Фd b
300 405 370 120 716 220 8-12 10
350 455 420 140 786 240 8-14 10
400 505 470 140 924 270 12-18 10
450 570 530 160 999 295 12-18 10
500 620 580 160 1079 325 12-18 10
600 720 680 180 1140 380 16-18 12
700 820 780 180 1240 430 16-18 12
800 920 880 200 1344 490 16-18 12
900 1040 990 200 1444 540 16-18 14
1000 1140 1090 220 1544 590 20-18 14
1100 1240 1190 220 1644 640 20-18 14
1200 1340 1290 240 1744 690 20-18 14
1300 1440 1390 240 1864 760 20-18 16
1400 1540 1490 260 2020 810 24-18 16
1500 1640 1590 260 2120 860 24-18 16
1600 1740 1690 280 2240 980 24-18 16
1700 1840 1790 280 2340 1030 28-22 16
1800 1940 1890 300 2440 1096 28-22 16
1900 2040 1990 300 2540 1146 32-22 16
2000 2150 2090 320 2640 1196 32-26 16
2200 2360 2300 340 3252 1296 36-26 16
2400 2560 2500 360 3452 1396 36-26 18
2600 2760 2700 380 3652 1496 40-26 18
2800 2960 2900 400 3852 1596 40-26 18
3000 3190 3110 400 3896 1698 44-30 18
3200 3390 3310 440 4110 1798 44-30 20
3400 3590 3510 440 4396 1898 48-30 20
3600 3790 3710 480 4636 1998 48-30 20
3800 4000 3910 480 4886 2098 52-30 22
4000 4210 4120 520 5160 2210 52-30 22
