电动盲板阀 | F943CX

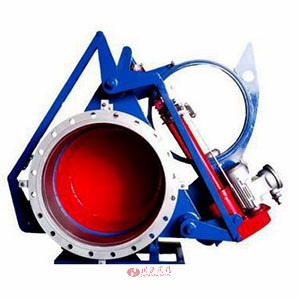

电动盲板阀图片

电动盲板阀 产品说明
F943CX电动盲板阀又名电动眼睛阀、电动扇形眼镜阀、电动扇形盲板阀、翻板阀、扇形阀,是按GB6222《工业企业煤气安全规程》的有关标准同时消化吸收国内外先进技术基础上自行研制开发的新一代产品。电动推杆眼镜阀以其优越的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔断设备。
电动盲板阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、液压油缸等零件组成,并由底座、支撑柱构成一个刚性结构体。橡胶密封圈镶嵌在翻板上,具有耐高温、密封性能好、更换方便、使用寿命长等特点。

电动盲板阀 性能参数
公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.375 0.225 0.15 0.075
驱动源 电动装置
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
-20-100 -20-200 -20-300
适用介质 煤气等有毒、有害、易燃气体
启闭时间S ≤60
主要零部件材料 阀体、闸板为碳钢;丝杆为合金钢;螺母为锰铜合金、球墨铸铁;伸缩器为不锈钢
电动盲板阀 结构图

电动盲板阀结构图

电动盲板阀 连接尺寸
DN D D1 b n-φd L
300 440 395 18 12-φ22 500
350 490 445 18 12-φ22 600
400 540 495 24 16-φ22 600
450 595 550 24 16-φ22 600
500 645 600 26 20-φ22 600
600 755 705 26 20-φ26 600
700 860 810 26 24-φ26 600
800 975 920 35 24-φ30 800
900 1075 1020 35 24-φ30 800
1000 1175 1120 35 28-φ30 800
1100 1275 1220 35 36-φ30 800
1200 1375 1320 35 32-φ30 800
1300 1475 1420 35 36-φ30 800
1400 1575 1520 35 36-φ30 800
1500 1675 1620 35 36-φ30 850
1600 1790 1730 35 40-φ30 850
1800 1990 1930 35 44-φ30 1100
2000 2190 2130 35 46-φ30 1100
