手动通风蝶阀 | D41W

手动通风蝶阀图片

手动通风蝶阀 产品说明
手动蝶阀广泛适用于 建材、玻璃、矿山、电力、轻工、造纸等行业, 在管路上作为双向启闭及调节介质 的流量的重要设备, 对管路中流量根据工况的不同需要进行调节,以满足管道工艺运行的需要。
手动蝶阀 采用优质钢板焊接而成, 设计新颖、结构简单实用、体积小、重量轻、流阻小、启闭力矩小, 调节轻松自如、灵活可靠, 开度指示显著、清晰、准确,便于观察和操作 ,能有效地控制气体流量,是 各种风管系统中理想的调节设备 。

手动通风蝶阀 性能参数
公称通径 DN(mm) 50-2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1%泄流量
适用介质 煤气、含尘气体、烟道气等
驱动形式 手动、蜗轮传动、气动、电动等
手动通风蝶阀 主要材质
阀体 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
蝶阀 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨
手动通风蝶阀 密封材料选用和适用温度
材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 304\316 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 600℃ 560℃
耐最低温度 -29℃ -46℃ -29℃ -196℃ -40℃

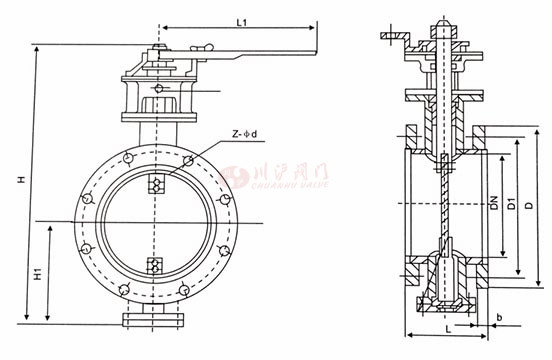

手动通风蝶阀 结构图

手动通风蝶阀结构图

手动通风蝶阀 连接尺寸
DN D D1 n-do b L 重量
D41W D341W D941W
200 320 280 8-18 16 140 34 42 78
250 375 335 12-18 16 140 38 46 83
300 440 395 12-22 16 170 48 54 93
350 490 445 12-22 16 170 56 64 95
400 540 495 16-22 16 190 73 81 98
450 595 550 16-22 16 190 81 110 140
500 645 600 20-22 16 190 99 128 179
600 755 705 20-26 18 210 127 157 213
700 860 810 24-26 18 210 152 199 267
800 975 920 24-30 18 210 182 229 326
900 1075 1020 24-30 18 250 240 287 385
1000 1175 1120 28-30 18 250 383 430 528
1100 1275 1220 28-30 18 250   620 682
1200 1375 1320 32-30 18 250   765 827
1400 1575 1520 36-30 18 300   1188 1250
1600 1790 1730 40-30 22 300   1393 155
1800 1990 1930 44-30 22 300   1800 1865
2000 2190 2130 48-30 22 300   2130 2190
2100 2300 2240 52-33 22 300     2785
2200 2405 2340 52-33 26 350     3690
2400 2605 2540 56-33 26 350     4720
2600 2805 2740 60-33 26 350     5530
2800 3030 2960 64-36 26 400     6035
3000 3230 3160 68-36 26 400     6280
