方形风门 | DF41W

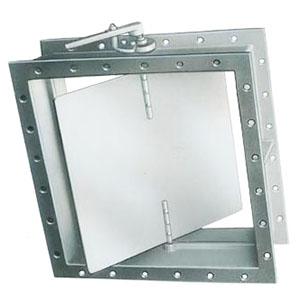

方形风门图片

方形风门 产品说明
方形风门广泛适用于 建材、玻璃、矿山、电力、轻工、造纸等行业, 在管路上作为双向启闭及调节介质 的流量的重要设备, 对管路中流量根据工况的不同需要进行调节,以满足管道工艺运行的需要。
方形风门采用优质钢板焊接而成, 设计新颖、结构简单实用、体积小、重量轻、流阻小、启闭力矩小, 调节轻松自如、灵活可靠, 开度指示显著、清晰、准确,便于观察和操作 ,能有效地控制气体流量,是 各种风管系统中理想的调节设备 。
方形风门 性能参数
 公称压力     介质流速     泄漏率     适用温度     适用介质
0.05MPa ≤28 mls ≤1.5% ≤300℃     空气、粉尘气体等
方形风门 主要材质
阀体 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
蝶阀 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨
方形风门 密封材料选用和适用温度
材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 304\316 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 600℃ 560℃
耐最低温度 -29℃ -46℃ -29℃ -196℃ -40℃

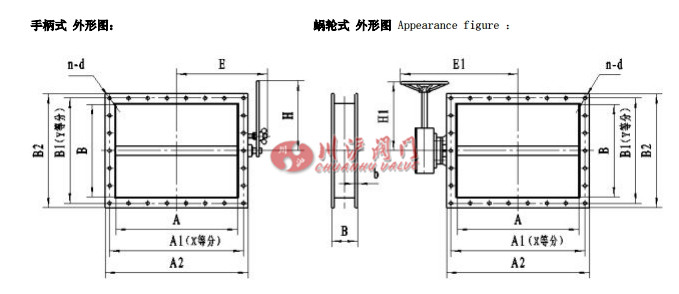

方形风门 结构图

方形风门结构图

方形风门 连接尺寸
 A×B   Al×Bl   A2×B2     B     b     n-d   x   Y   H   Hl     E   El
 120×120  155×155  180×180     80     4     8-10     2     2   150   200   140   190
 160×120  195×155  220×180     80     4     8-10     2     2   150   200   165   215
 160×160  195×195  220×220     80     4     8-10     2     2   150   200   165   215
 200×160  235×195  260×220     80     4     8-10     2     2   150   200   185   235
 200×200  235×235  260x260     80     4     8-10     2     2   200   200   185   235
250×120  285×155  310×180   100     6   10 -10     3     2   150   200   225   365
 250×160  285×195  310×220   100     6   10 -10     3     2   150   200   225   365
 250×200  285×235  310×260   100     6   10 -10     3     2   200   200   225   365
 250×250  285×285  310×310   100     6   12 -10     3     3   200   200   225   365
 320×160  355×195  380×220   100     6   10 -10     3     2   200   200   260   400
 320×200  355×235  380×260   100     6   10 -10     3     2   300   200   260   400
 320×250  355×285  380×310   100     6   12 -10     3     3   300   200   260   400
 320×320  355×355  380×380   100     6   12 -10     3     3   300   200   260   400
 400×200  445×245  480×280   120     8   12 -12     4     2   300   250   300   440
 400×250  445×295  480X330   120     8   14 -12     4     3   300   250   300   440
 400×320  445×365  480×400   120     8   14 -12     4     3   300   250   300   440
 400×400  445×445  480×480   120     8   16 -12     4     4   300   250   300   440
 500×200  545×245  580×280   120     8   14 -12     5     2   350   250   350   490
 500×250  545×295  580×330   120     8   16 -12     5     3   350   250   350   490
 500×320  545×365  580×400   120     8   16 -12     5     3   350   250   350   490
 500×400  545×445  580×480   120     8   18 -12     5     4   350   250   350   490
 500×500  545×545  580×580   120     8   20-12     5     5   350   250   350   490
 630×250  675×295  710×330   120     8   18 -12     6     3   450   250   435   555
 630×320  675×365  710×400   120     8   18 -12     6     3   450   250   435   555
 630×400  675×445  710×480   120     8   20-12     6     4   450   250   435   555
 630×500  675×545  710×580   120     8   22-12     6     5   450   250   435   555
 630×630  675×675  710×710   120     8   24-12     6     6   450   250   435   555
 800×320  845×365  880×400   140     8   20-12     7     3   500   250   520   665
 800×400  845×445  880×480   140     8   22-12     7     4   500   250   520   665
 800×500  845×545  880×580   140     8   24-12     7     5   500   250   520   665
 800×630  845×675  880×710   140     8   26-12     7     6   500   250   520   665
 800×800  845×845  880×880   140     8   28-12     7     7   500   250   520   665
