防爆电动蝶阀 | CHExD943H

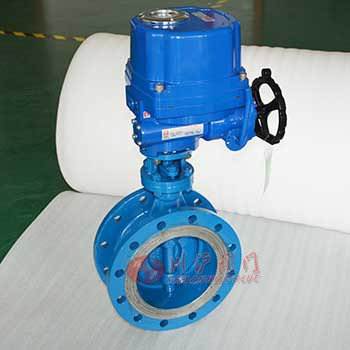

防爆电动蝶阀图片

防爆电动蝶阀 产品说明
防爆电动蝶阀连接方式主要有:法兰式和对夹式。是工业自动化控制领域中的重要执行单元。主要优点:结构简单,体积小重量轻,造价低,安装在高空暗道,也可调节流量介质。流体阻力较小,中大口径的电动防爆蝶阀全开时有效流通面积较大,启闭迅速省力,碟扳旋转90角度即可完成启闭,由于转轴两侧蝶板手介质作用力接近相等,而产生的转矩方向相反,因而启闭力矩较小,低压下可实现良好的密封,电动防爆蝶阀密封材料有丁晴橡胶、氟橡胶,食用橡胶,衬四氟故密封性能良好,无论在任何情况下均具有优良的密封性能(最高可达零泄露)。电动防爆蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。

防爆电动蝶阀 性能参数
阀体形式 直通铸造阀
公称通径 DN50~1200mm
公称压力 PN1.0、1.6、2.5MPa
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压板压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、WCB+F46
防爆电动蝶阀 结构尺寸图

防爆电动蝶阀结构图 防爆电动蝶阀结构图 防爆电动蝶阀结构图

防爆电动蝶阀 连接尺寸
公称通经(DN) 主要尺寸 法兰尺寸
L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa
硬密封 软密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

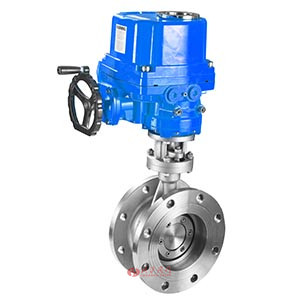

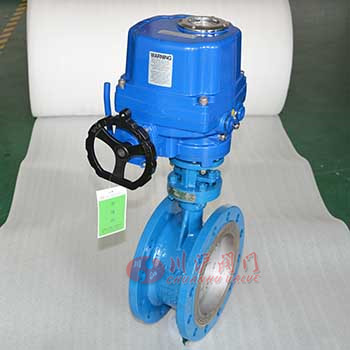

防爆电动蝶阀 图片

防爆电动蝶阀图片
