电动硬密封蝶阀 | CHD943H
电动硬密封蝶阀 产品说明
电动硬密封蝶阀是一种转角90°的旋转类蝶阀,金属硬密封((介质温度≤450℃))等。具有功能强、体积小、性能可靠、配套简单、流通能力大,特别适用于介质是粘稠,含颗粒、纤维性质的场合。可广泛应用于食品、环保、轻工、化工、教学设备、造纸、电力等行业的过程自动控制系统中。蝶阀安装时,先关闭阀门,后进行安装,以防止碰伤蝶板密封面。两管道法兰而应平行,使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大,保证不大于5mm,以防压板受压位置不对而变形失效。
电动硬密封蝶阀 性能参数
公称通径DN(mm) | 50~1200 |
---|---|
允许压差(MPa) | ≤ 公称压力 |
动作范围 | 0~90° |
泄露量 | 按GB/T4213-92,为Kv值的10-4 |
基本误差 | ±2.5% |
回差 | ±2.5% |
死区 | 1% (可调) |
可调范围 | 50:1 |
配置执行机构 | 选配PSQ、HQ、QT、CH等系列角行程电动执行机构 |
控制方式 | 开关到位(开关两位控制)、智能调节(4~20mA模拟量信号控制) |
电动硬密封蝶阀 材质说明
底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
下轴套 | 铜合金、304、316 |
阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M |
密封圈 | NBR丁晴橡胶、PTFE、PPL、304、316 |
压板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
固定销 | 25、35、45 |
上、下阀轴 | 2Cr13、304、316、316L |
上轴套 | 铜合金、304、316 |
填料 | 聚四氟乙烯/柔性石墨 |
填料压盖组件 | HT200、WCB、CF3、CF3M、CF8、CF8M |

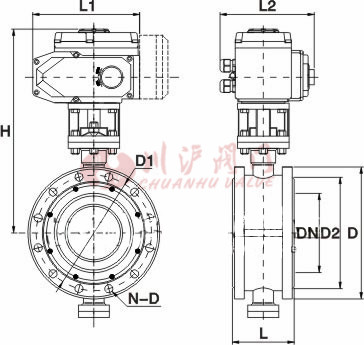

电动硬密封蝶阀 结构尺寸图
电动硬密封蝶阀 连接尺寸
主要外形尺寸-PN16(16bar) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
公称通径 [DN] |
尺寸[mm] | 执行器选配 | ||||||||
L | L1 | L2 | H | D | D1 | D2 | N-D | |||
50 | 108 | 165 | 150 | 250 | 160 | 125 | 99 | 4-18 | CHV-005 | CHQ-010 |
65 | 112 | 190 | 170 | 270 | 180 | 145 | 118 | 4-18 | CHV-005 | CHQ-010 |
80 | 114 | 190 | 170 | 290 | 195 | 160 | 132 | 8-18 | CHV-005 | CHQ-010 |
100 | 127 | 270 | 220 | 310 | 215 | 180 | 156 | 8-18 | CHV-010 | CHQ-020 |
125 | 140 | 270 | 220 | 380 | 245 | 210 | 184 | 8-18 | CHV-010 | CHQ-020 |
150 | 140 | 270 | 220 | 410 | 280 | 240 | 211 | 8-22 | CHV-010 | CHQ-020 |
200 | 152 | 270 | 220 | 465 | 335 | 295 | 266 | 12-22 | CHV-020 | CHQ-030 |
250 | 165 | 270 | 220 | 505 | 405 | 355 | 319 | 12-26 | CHV-040 | CHQ-040 |
300 | 178 | 270 | 220 | 580 | 460 | 410 | 370 | 12-26 | CHV-060 | CHQ-050 |
350 | 190 | 270 | 220 | 640 | 520 | 470 | 429 | 12-26 | CHV-080 | CHQ-060 |
400 | 216 | 270 | 220 | 695 | 580 | 525 | 480 | 16-30 | CHV-100 | CHQ-080 |
450 | 222 | 270 | 220 | 755 | 640 | 585 | 548 | 20-30 | CHV-120 | CHQ-100 |
500 | 229 | 270 | 220 | 820 | 710 | 650 | 609 | 20-33 | CHV-140 | CHQ-120 |

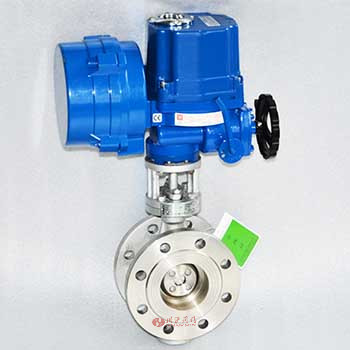

电动硬密封蝶阀图片
