电动开关蝶阀 | CHD941X

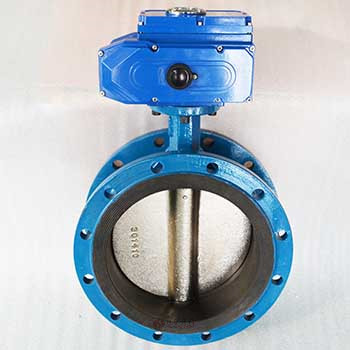

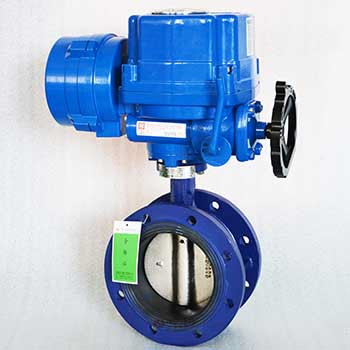

电动开关蝶阀图片

电动开关蝶阀 产品说明
电动开关蝶阀是一种转角90°的旋转类蝶阀,连接方式为法兰,具有功能强、体积小、性能可靠、配套简单、流通能力大,特别适用于介质是粘稠,含颗粒、纤维性质的场合。可广泛应用于食品、环保、轻工、化工、教学设备、造纸、电力等行业的过程自动控制系统中。
 蝶阀安装时,先关闭阀门,后进行安装,以防止碰伤蝶板密封面。两管道法兰而应平行,使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大,保证不大于5mm,以防压板受压位置不对而变形失效。

电动开关蝶阀 性能参数
公称通径DN(mm) 50~1200
允许压差(MPa) ≤ 公称压力
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 选配PSQ、HQ、QT、CH等系列角行程电动执行机构
控制方式 开关到位(开关两位控制)、智能调节(4~20mA模拟量信号控制)
电动开关蝶阀 材质说明
底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下轴套 铜合金、304、316
阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定销 25、35、45
上、下阀轴 2Cr13、304、316、316L
上轴套 铜合金、304、316
填料 聚四氟乙烯/柔性石墨
填料压盖组件 HT200、WCB、CF3、CF3M、CF8、CF8M

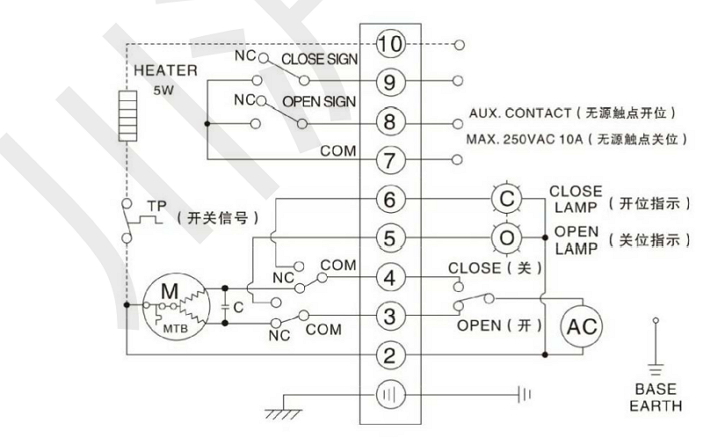

电动开关蝶阀 AC220V控制方式

电动开关蝶阀结构图

电动开关蝶阀 结构尺寸图

电动开关蝶阀结构图

电动开关蝶阀 连接尺寸
公称通经(DN) 主要尺寸 法兰尺寸
L L1 H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

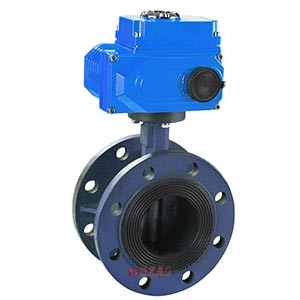

电动开关蝶阀图片
