电动四氟蝶阀 | CHD971F

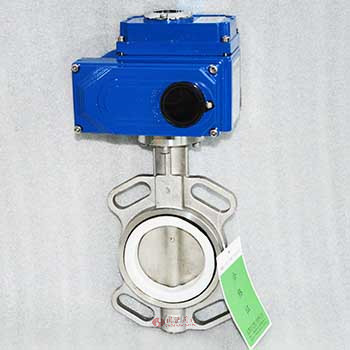

电动四氟蝶阀图片

电动四氟蝶阀 产品说明
电动四氟蝶阀是一种转角90°的旋转类蝶阀,连接方式为对夹连接。输入控制信号(4-20mA或1-5VDC)及单项电源即可控制运转,具有功能强、体积小、性能可靠、配套简单、流通能力大,特别适用于介质是粘稠,含颗粒、纤维性质的场合。可广泛应用于食品、环保、轻工、化工、教学设备、造纸、电力等行业的过程自动控制系统中。
 蝶阀安装时,先关闭阀门,后进行安装,以防止碰伤蝶板密封面。两管道法兰而应平行,使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大,保证不大于5mm,以防压板受压位置不对而变形失效。

电动四氟蝶阀 性能参数
公称通径DN(mm) 50~1200
允许压差(MPa) ≤ 公称压力
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 选配PSQ、HQ、QT、CH等系列角行程电动执行机构
控制方式 开关到位(开关两位控制)、智能调节(4~20mA模拟量信号控制)
电动四氟蝶阀 材质说明
底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下轴套 铜合金、304、316
阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 PTFE
压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定销 25、35、45
上、下阀轴 2Cr13、304、316、316L
上轴套 铜合金、304、316
填料 聚四氟乙烯/柔性石墨
填料压盖组件 HT200、WCB、CF3、CF3M、CF8、CF8M

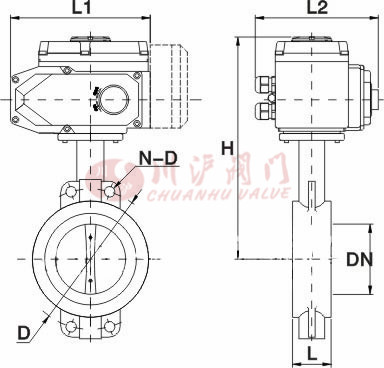

电动四氟蝶阀 结构尺寸图

电动四氟蝶阀结构图

电动四氟蝶阀 连接尺寸
主要外形尺寸-PN16(16bar)
公称通径
DN
尺寸mm 执行器选配
L L1 L2 H D N-D
50 42 165 150 296 120 4-23 CHV-005 CHQ-010
65 44.7 165 150 310 136.2 4-26 CHV-005 CHQ-010
80 45.2 165 150 316 160 8-18 CHV-005 CHQ-010
100 52.1 190 170 340 185 4-24 CHV-010 CHQ-020
125 54.4 190 170 353 245 4-23 CHV-010 CHQ-020
150 55.8 270 220 396 238 4-25 CHV-010 CHQ-020
200 60.6 270 220 430 295 4-25 CHV-020 CHQ-030
250 65.6 270 220 462 357 4-29 CHV-040 CHQ-040
300 76.5 270 220 507 407 4-29 CHV-060 CHQ-050
350 76.5 270 220 538 467 4-30 CHV-080 CHQ-060
400 86.5 270 220 570 515 4-30 CHV-100 CHQ-080
450 105.6 270 220 592 565 4-30 CHV-120 CHQ-100
500 131.8 270 220 650 620 4-33 CHV-140 CHQ-120
600 152 270 220 650 725 4-36 CHV-160 CHQ-140
700 163 270 220 650 840 4-36 CHV-180 CHQ-160
800 188 270 220 650 950 4-39 CHV-200 CHQ-180

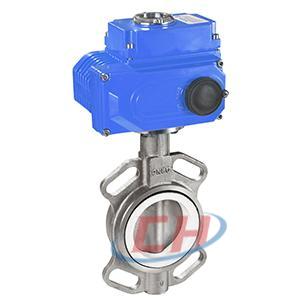

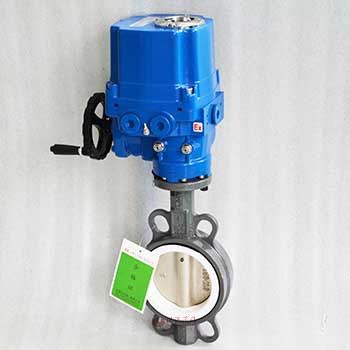

电动四氟蝶阀 图片

电动四氟蝶阀图片 电动四氟蝶阀图片
