电动通风蝶阀 | CHD941W

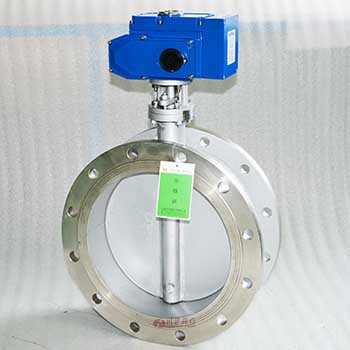

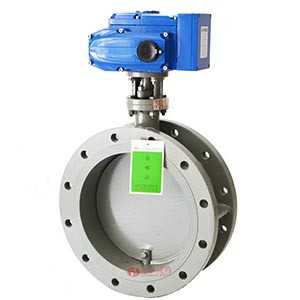

电动通风蝶阀图片

电动通风蝶阀 产品说明
电动通风蝶阀,也称电动烟气蝶阀。电动通风蝶阀、电动烟气蝶阀由角行程电动执行器和通风蝶阀组、烟气蝶阀成,它与电动单元组合仪表配合使用。电动通风蝶阀、电动烟气蝶阀亦可配置调节型电动执行器,执行机构内有伺服系弘,无须另配伺服放大器。 电动通风蝶阀被广泛地应用于冶金、电站石油、化工等部门。适用介质,煤气、含尘气体、烟道气等。

电动通风蝶阀 性能参数
公称通径mm 50~1200
公称压力(MPa) PN0.1、0.25、0.6、1.0
介质温度℃ -40~+450(钢板卷焊),+450以上(不锈钢板卷焊)
转角范围 0-90度
流量特性 近似百分比
法兰标准 GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品)
配置执行机构 选配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)
电动通风蝶阀 材质说明
阀体、底座 HT200;35;ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
蝶板 HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
阀杆 2Cr13、不锈钢
填料 V型聚四氟乙烯填料、柔性石墨填料
电动通风蝶阀 结构尺寸图

电动通风蝶阀结构图

电动通风蝶阀 连接尺寸
公称通径DN 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值)
0.05MPa和0.25MPa 0.6Mpa
毫米 英寸 L H H0 D D1 D2 n-d D D1 D2 n-d
50 2 108 70 215 140 110 88 4-14 140 110 88 4-14
65 2-1/2 112 80 235 160 130 108 4-14 160 130 108 4-14
80 3 114 95 263 190 150 124 4-18 190 150 124 4-18
100 4 127 105 283 210 170 144 4-18 210 170 144 4-18
125 5 140 120 313 240 200 174 8-18 240 200 174 8-18
150 6 140 132 338 265 225 199 8-18 265 225 199 8-18
200 8 152 160 593 320 280 254 8-18 320 280 254 8-18
250 10 165 187 650 375 335 309 12-18 375 335 309 12-18
300 12 178 220 715 440 395 363 12-22 440 395 363 12-22
400 16 216 270 863 540 495 463 16-22 490 445 413 16-22
450 18 222 297 918 595 550 518 16-22 595 550 518 16-22
500 20 229 322 1016 645 600 568 20-22 645 600 568 20-22
600 24 267 377 1128 755 705 667 20-26 755 705 667 20-26
700 28 292 430 1233 860 810 772 24-26 860 810 772 24-26
800 32 318 487 1344 975 920 878 24-30 975 920 878 24-30
900 36 330 537 1560 1075 1020 978 24-30 1075 1020 978 24-30
1000 40 410 587 1660 1175 1120 1078 28-30 1175 1120 1078 28-30
