电动烟气蝶阀 | CHD941W

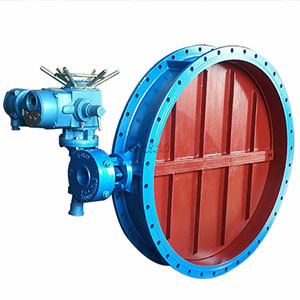

电动烟气蝶阀 产品图片

电动烟气蝶阀 产品说明
电动烟气蝶阀也成为电动通风蝶阀,采用与阀体相同材料加工成密封圈,其适用温度和耐腐蚀性岁阀体选材而定,公称压力<0.6Mpa,其泄漏量控制在最大流通量的2%以内,应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。
电动烟气蝶阀由角型程电子式电动执行器和通风蝶阀机构组成。机电一体化的结构设计,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、控制精确,以AC220V或AC380V电源电压作动力,接受控制系统输入的(4-20mA或1-5VDC)电流信号或电压信号,即可控制运转,实现对工艺流体介质的比例调节控制或开关控制。

电动烟气蝶阀 性能参数
公称压力(MPa) 0.05MPa 介质温度 -30℃~-350℃
强度试验 0.1MPa 适用介质 冷热风、烟气
介质流速 25m/s 泄漏率 3%
电动烟气蝶阀 材质说明
零件名称 阀体 阀板 阀轴
材料 碳钢 碳钢 碳钢、不锈钢

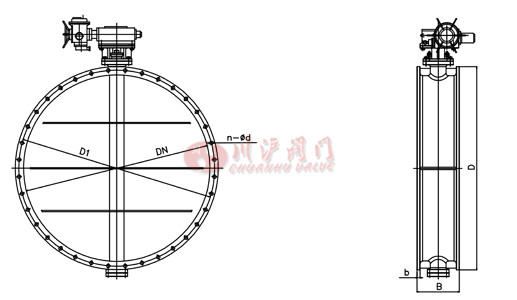

电动烟气蝶阀 结构尺寸图

电动烟气蝶阀结构图

电动烟气蝶阀 连接尺寸
DN D1 D B b n-d
DN200 280 320 140 14 8—18
DN250 335 375 140 14 12-18
DN300 395 440 170 14 12-22
DN400 495 540 190 16 16-22
DN500 600 645 190 18 16-22
DN600 705 755 210 20 20-26
DN700 810 860 210 20 24-26
DN800 860 900 210 20 24-30
DN900 1020 1075 250 20 24-30
DN1000 1120 1175 250 22 28-30
DN1200 1320 1375 250 24 32-30
DN1400 1520 1575 300 24 36-30
DN1500 1620 1675 300 24 40-30
DN1600 1730 1790 300 24 40-30
DN1800 1930 1990 300 24 44-30
DN2000 2130 2190 300 24 48-30
DN2200 2340 2405 300 24 52-33
DN2400 2540 2605 350 26 56-33
DN2500 2640 2705 350 26 56-33
DN2600 2740 2805 350 26 60-33
DN2800 2960 3030 350 30 64-34
DN3000 3160 3230 400 34 68-36

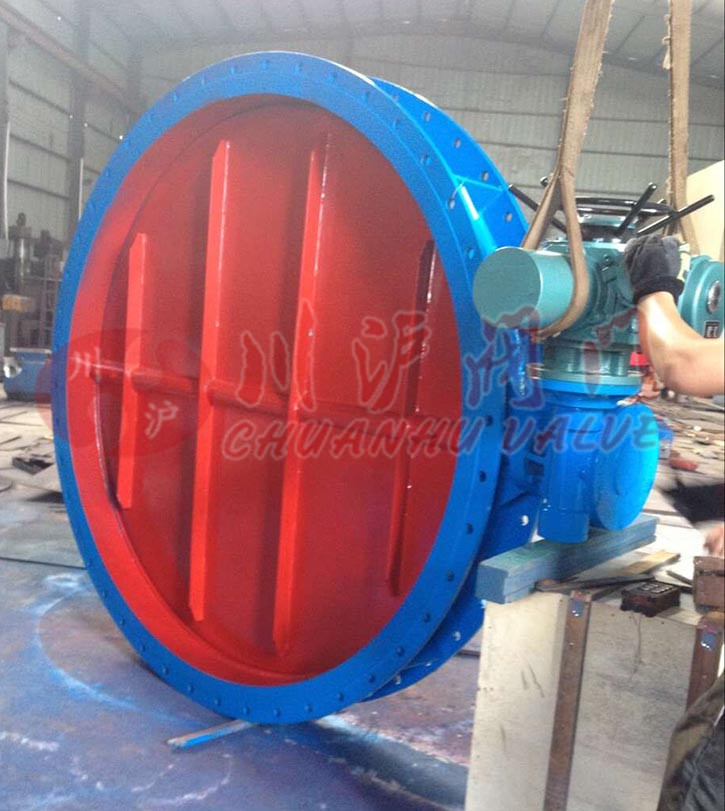

电动烟气蝶阀图片

电动烟气蝶阀图片
