电动卫生级蝶阀 | CHWD981X

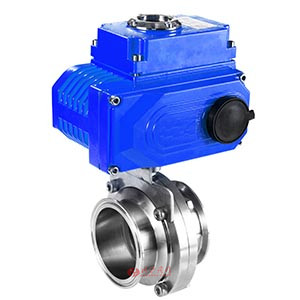

电动卫生级蝶阀图片

电动卫生级蝶阀 产品说明
电动卫生级蝶阀是由角行程的电动执行机构和卫生级蝶阀阀体组成，接入220V电压即可控制阀门的开关，也可以接入控制模块，输入控制信号4-20mA或1-5V DC进行控制。电动卫生蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。 电动卫生蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、 生化工业过程控制场合。

电动卫生级蝶阀 性能参数
公称通径DN 50~800
动作范围 0～90°
允许压差△P 小于公称压力（1.6MPa）
泄漏量Q 按GB/T4213－92，为Kv值的10-4
环境温度oC －20～60oC
基本误差 ±2.5%
回差 ±2.5%
死区 1%
可调范围 250:1、350:1
配置执行机构 选配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
电动卫生级蝶阀 材质说明
名称 材料
左右阀体 304 316 316L
蝶板 304 316 316L
阀座 丁腈橡胶 食用橡胶 氟橡胶、硅橡胶
螺栓 304
螺栓 304
连接支架 304
连接器 304

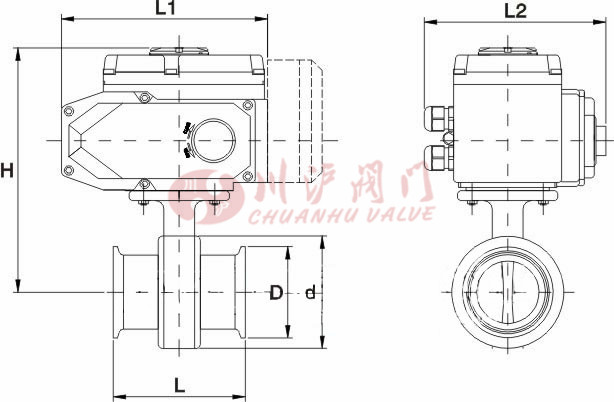

电动卫生级蝶阀 结构尺寸图

电动卫生级蝶阀结构图

电动卫生级蝶阀 连接尺寸
公称通径
[DN]		 尺寸[mm] 执行器选配
L L1 L2 H D d
20 66 165 150 224 50.5 77 CHV-005 CHQ-010
25 66 165 150 224 50.5 77 CHV-005 CHQ-010
32 66 165 150 224 50.5 77 CHV-005 CHQ-010
38 72 165 150 226 50.5 82 CHV-005 CHQ-010
51 76 165 150 235 64 100 CHV-005 CHQ-010
63 76 165 150 242 77.5 114 CHV-005 CHQ-005
76 76 165 150 249 91 128 CHV-005 CHQ-015
89 84 190 170 274 106 139 CHV-010 CHQ-015
102 90 190 170 280 119 155 CHV-010 CHQ-015
108 90 190 170 280 119 155 CHV-010 CHQ-015

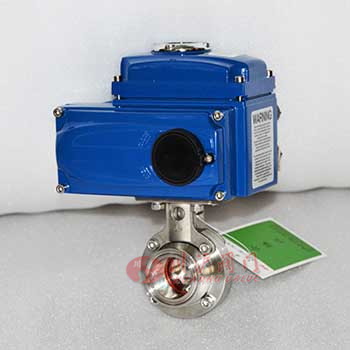

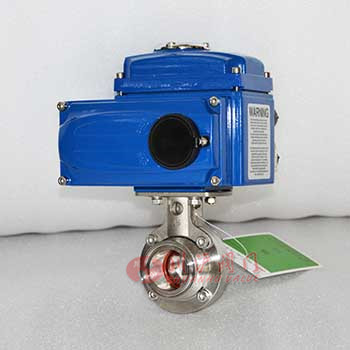

电动卫生级蝶阀图片

电动卫生级蝶阀图片 电动卫生级蝶阀图片
