气动卫生级调节阀 | ZJST

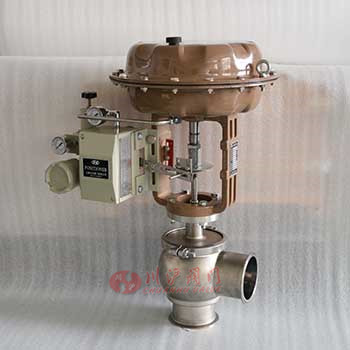

气动卫生级调节阀图片

气动卫生级调节阀 产品说明
气动卫生调节阀是由气动波薄膜执行机构和卫生级调节阀组成,适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。气动卫生调节阀具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高,完全符合IEC534-1-1978标准。气动卫生级调节阀泄漏量符合ANSIB16.104标准,气动卫生调节阀配用不同的多弹簧执行机构,输出力大。气动卫生调节阀角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀体和阀帽,使阀门打开和维修快捷容易,使过程停机时间缩短。

气动卫生级调节阀 技术参数
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100
阀座直径 dN(mm) 15 20 25 32 40 50 65 80 100
额定流量系数KV 线性 5.2 6.3 6.9 11.2 17.6 27.5 44.7 69.3 110
等百分 4.8 5.6 6.3 10.5 16 25 40.5 63.6 100
额定行程(mm) 10 16 25 40
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34
公称压力 卡箍式、螺纹式、法兰式(无特殊要求按卡箍式连接为准)
阀盖形式 标准型-17~+230℃、高温型+230~+450℃
压盖型式 螺栓压紧式
密封填料 三元乙丙橡胶、聚四氟乙烯
阀芯形式 单座柱塞型阀芯
流量特性 线性、等百分比
气动卫生级调节阀 零部件参数
阀体 304 314 316 316L
阀盖 304 314 316 316L
垫片 聚四氟乙烯(PTFE)
阀内件 304 314 316 316L
卡箍 304 314 316 316L
填料 V型聚四氟乙烯(PTFE)
气动卫生级调节阀 性能参数
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
气动卫生级调节阀 连接管标准和尺寸
ISO2037(SMS) DIN11850 3A ASME-BPE/BS4825
系列1 系列2
Size OD t Size OD OD t Size OD t Size OD t
10 12 13 1.5 1/2" 12.7 1.65 1/2" 12.7 1.65
15 18 19 1.5
20 22 23 1.5 3/4" 19.05 1.65 3/4" 19.05 1.65
25 25 1.2 25 28 29 1.5 1" 25.4 1.65 1" 25.4 1.65
32 34 35 1.5
38 38 1.2 1.5 1-1/2" 38.1 1.65 1-1/2" 38.1 1.65
40 1.2 40 42 43 1.5
50 51 1.2 50 52 53 1.5 2" 50.8 1.65 2" 50.8 1.65
2-1/2" 63.5 1.65 2-1/2" 63.5 1.65
65 63.5 1.6 65 70 70 2
75 76.1 1.6 3" 76.2 1.65 3" 76.2 1.65
80 85 85 2
100 101.6 2 100 104 104 2 4" 101.6 2.11 4" 101.6 2.11
125 129 129 2
150 154 154 2 6" 152.4 2.77 6" 152.4 2.77
气动卫生级调节阀 图片

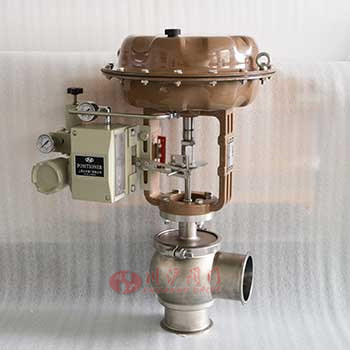

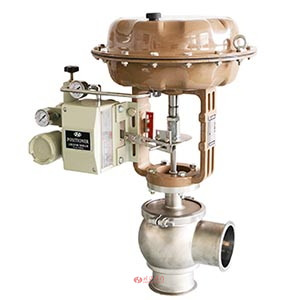

气动卫生级调节阀图片
