气动多级降压调节阀 | JYZJSP

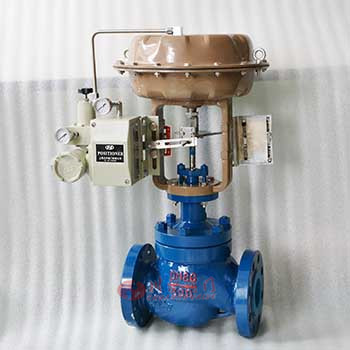

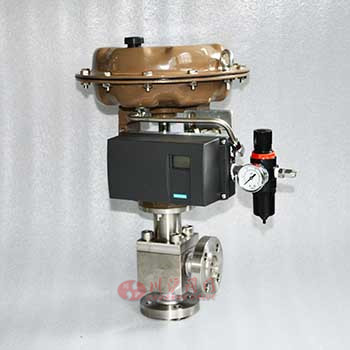

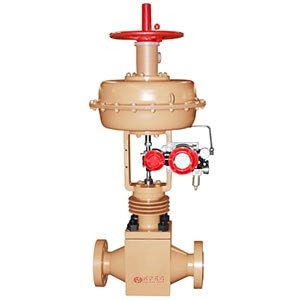

气动多级降压调节阀图片

气动多级降压调节阀 产品说明
气动多级降压调节阀是由单作用气动薄膜执行机构和多级降压调节阀组成,采用了最先进的多孔多级降压式阀笼,适合于高压差流体和蒸汽工况,多级降压调节阀具有压降损失小、流量大、流量特性曲线精度高、动态稳定性好等特点。多级降压调节阀(高压差调节阀)很好的控制流经阀内件的流体流速,故可大幅度降低噪音,亦可有效防止液体产生的气蚀情况。多级降压调节阀主要应用于有气蚀、噪音高、流体压差高的环境。

气动多级降压调节阀 技术参数
阀体型式 直通锻造阀体
阀芯型式 多级节流阀芯
公称通径 DN20~200 NPS 3/4〞~ 8〞
公称压力 PN160 ~ 420 CLASS 900LB ~2500LB
连接方式 法兰:FF、RF、MF、RTJ;焊接:SW、BW
阀盖形式 标准型(-5℃~230℃)、散热片型(-45℃~大于230℃场合)、低温加长型(-196℃~ -45℃)
填 料 V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫 金属夹石墨密封垫
执行机构

多弹簧薄膜式执行器、活塞式执行器

气动多级降压调节阀 零部件参数
零部件 材质
阀体 WCB 304 316 316L
垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片

阀座 / 套筒

304 304 316 316L
阀芯 304 304 316 316L
导向套/并帽 304 304 316 316L
中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
阀盖 WCB 304 316 316L
阀杆 304 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
填料压盖 WCB 304 316 316L
气动多级降压调节阀 性能参数
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
