气动通风调节蝶阀 | CHD641W

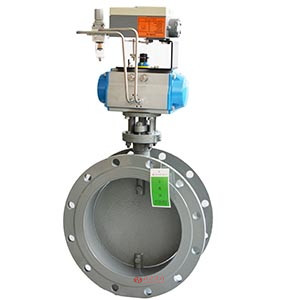

气动通风调节蝶阀产品图片

气动通风调节蝶阀产品说明

气动通风调节蝶阀是由气动执行器和通风蝶阀、阀门定位器组成，控制系统输出控制信号4-20mA，阀门定位器接收4-20mA信号，来控制阀门开度的大小，实现对风量的调节。
气动通风调节蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。气动通风调节蝶阀适用于通风管道、烟气管道、高温烟气管道中。

气动通风调节蝶阀性能参数

阀体形式	钢板焊接阀体
公称通径	DN50～2000mm
公称压力	PN0.25、0.6、1.0 MPa
法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式	法兰式、对夹式
阀盖形式	一体式
压盖型式	压盖压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

气动通风调节蝶阀材质说明

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

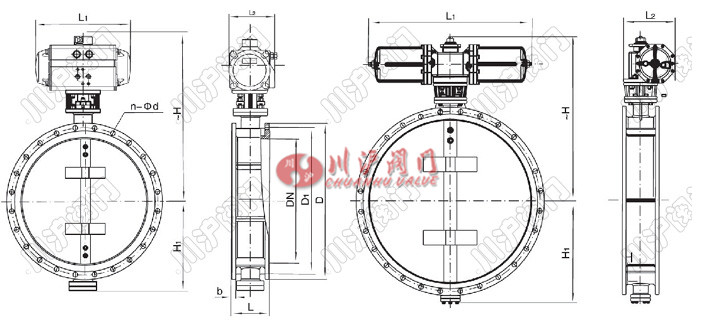

气动通风调节蝶阀结构尺寸图

气动通风调节蝶阀结构图

气动通风调节蝶阀连接尺寸

公称通径		结构长度	外形尺寸(参考值）			连接尺寸标准值）						重量（KG）
公称通径		结构长度	外形尺寸(参考值）			0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H1	H	A	D	D1	n-d	D	D1	n-d
50	2	108	70	337	180	140	110	4-14	140	110	4-14	16
65	2-1/2	112	80	357	180	160	130	4-14	160	130	4-14	17
80	3	114	95	385	180	190	150	4-18	190	150	4-18	19
100	4	127	105	405	180	210	170	4-18	210	170	4-18	22
125	5	140	120	483	245	240	200	8-18	240	200	8-18	27
150	6	140	132	508	245	265	225	8-18	265	225	8-18	31
200	8	152	160	566	245	320	280	8-18	320	280	8-18	47
250	10	165	187	623	245	375	335	12-18	375	335	12-18	68
300	12	178	220	750	355	440	395	12-22	440	395	12-22	79
350	14	190	245	803	355	490	445	12-22	490	445	12-22	130
400	16	216	270	852	355	540	495	16-22	540	495	16-22	141
450	18	222	297	907	355	595	550	16-22	595	550	16-22	190
500	20	229	322	960	355	645	600	20-22	645	600	20-22	225
600	24	267	377	1080	550	755	705	20-26	755	705	20-26	245
700	28	292	430	1185	550	860	810	24-26	860	810	24-26	320
800	32	318	487	1300	550	975	920	24-30	975	920	24-30	405
900	36	330	537	1400	550	1075	1020	24-30	1075	1020	24-30	500
1000	40	410	587	1500	550	1175	1120	28-30	1175	1120	28-30	700
1200	48	470	702	1825	600	1375	1320	32-30	1405	1340	32-33	750

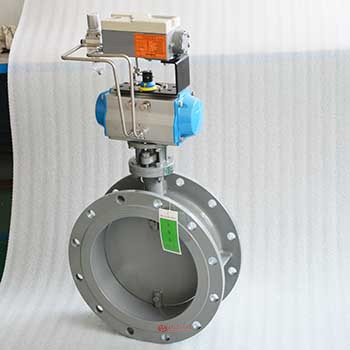

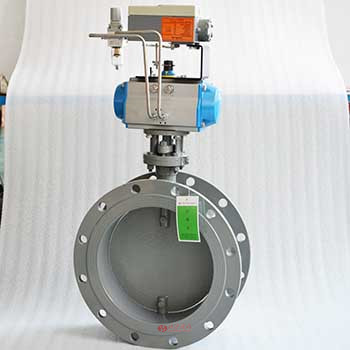

气动通风调节蝶阀图片
