气动V型调节球阀 | CHVQ640F

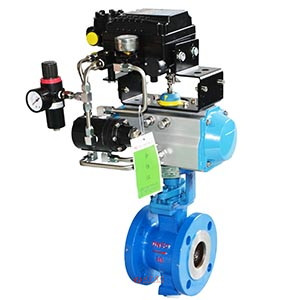

气动V型调节球阀 产品图片

气动V型调节球阀 产品说明
气动V型调节球阀是由单作用或者是双作用气动执行机构和V型调节球阀组成,球阀的阀芯设计成带有特殊形状的V型缺口,具有精确的截流物性和控制功能,适用于各种控制场合,结构紧凑,体积小等优点。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,所以气动对夹式调节球阀适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统中。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

气动V型调节球阀 性能参数
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力 PN1.6、2.5、4.0、6.4MPa
强度试验 2.4~9.6MPa
密封试验 1.76~7.0MPa
流量特性 近似等百分比
阀板转角(度) 0°~至90°(可调)
允许泄漏量等级 软密封:零泄露
硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S/90度) 8.5~30 36~60
可调节比 250:1 300:1
配置执行器 AT、AW系列单双作用气动执行器
控制方式 4~20mA
气动V型调节球阀 材质说明
零件名称 材料名称
阀体、阀盖 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球体 2Cr13+F46 304+F46 316+F46 316L+F46
阀杆 2Cr13+F46 304+F46 316+F46 316L+F46
阀座密封圈 PTFE、碳素纤维+PTFE
密封填料 聚四氟乙烯填料

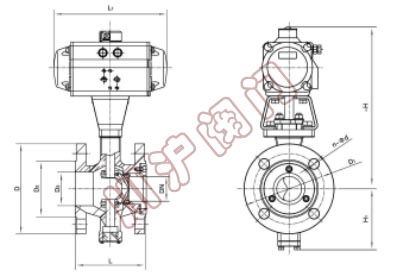

气动V型调节球阀 结构尺寸图

气动V型调节球阀 结构图

气动V型调节球阀 连接尺寸
公称通径 DN L L1 -H H1 D D1 D2 D3 C f n-Φd
25 62 159 260 87 115 85 65 38 16 2 4-Φ14
32 105 159 267 87 140 100 76 42 18 3 4-Φ18
40 114 211 292 87 150 110 84 50 18 3 4-Φ18
50 124 248 292 97 165 125 99 60 20 3 4-Φ18
65 145 269 327 112 185 145 118 75 20 3 4-Φ18
80 165 315 359 112 200 160 132 94 20 3 8-Φ18
100 194 345 359 122 220 180 156 110 22 3 8-Φ18
125 213 409 399 142 250 210 184 135 22 3 8-Φ18
150 229 438 461 165 285 240 211 165 24 3 8-Φ22
200 243 550 509 195 340 295 266 210 24 3 12-Φ22
250 297 633 603 237 405 355 319 260 26 3 12-Φ26
300 334 730 790 287 460 410 370 310 284 4 12-Φ26
350 414 1180 828 338 520 470 429 360 30 4 16-Φ26

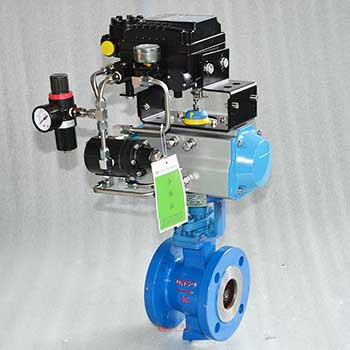

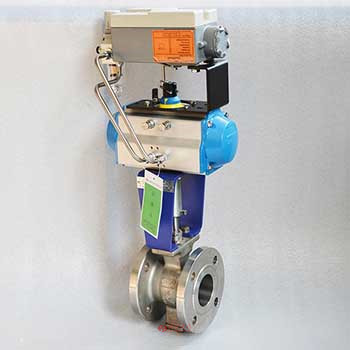

气动V型调节球阀 图片

气动V型调节球阀图片 气动V型调节球阀图片
