气动偏心调节球阀(凸轮挠曲调节阀) | CHPQ647F/H

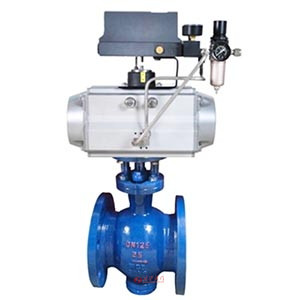

气动偏心调节球阀 产品图片

气动偏心调节球阀 产品说明
气动偏心调节球阀是由气动执行器、偏心半球阀和阀门定位器组成,控制信号4-20mA(可选配带HART协议),控制阀门开度大小,实现对介质温度、压力、流量大小的调整。
气动偏心调节球阀是一种转角90°的旋转类球阀,具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动偏心调节球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

气动偏心调节球阀 性能参数
公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
额定流
量系数
KV
全腔型 14 25 30 55 100 135 230 320 500 850 1300 1750
60%腔型 - - - - - - - - 300 510 780 1050
40%腔型 6 10 12 20 40 54 92 128 200 340 520 700
允许压差(MPa) ≤公称压力
阀体形式 整体铸造球形体
阀芯形式 偏心旋转阀芯(带导流翼)
流量特性 近似等百分比
动作范围 全开60°
泄露量Q 软密封VI级、硬密封IV级,符合ANSI B16.104标准
基本误差 ±1%
回差 ±1%
死区 ≤1%
可调范围 全腔型(100:1)、60%腔型(60:1)、40%腔型(40:1)
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控制
气动偏心调节球阀 材质说明
零件名称 材料
阀体、阀盖 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈 PTFE、碳素纤维+PTFE、对位聚苯
填料 V型PTFE、柔性石墨

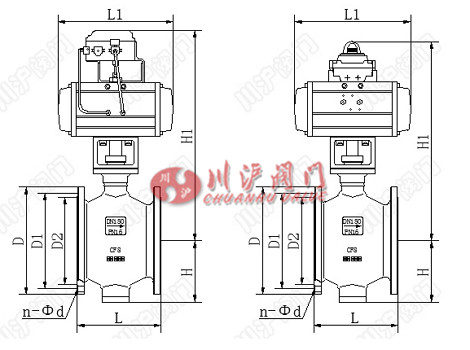

气动偏心调节球阀 结构尺寸图

气动偏心调节球阀 结构图

气动偏心调节球阀 连接尺寸
公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L 法兰式 102 102 114 124 143 165 194 213 229 243 297 338
H 60 60 65 95 105 120 140 155 165 205 240 270
H1 293 312 317 360 393 423 482 568 610 755 / /
L1 140 164 164 190 210 247 276 348 378 524 / /
PN1.6MPa法兰连接尺寸
D 115 140 150 165 185 200 220 250 285 340 405 460
D1 85 100 110 125 145 160 180 210 240 295 355 410
D2 65 76 84 99 118 132 156 184 211 266 319 370
n-Φd 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法兰连接尺寸
D 115 140 150 165 185 200 235 270 300 360 425 485
D1 85 100 110 125 145 160 190 220 250 310 370 430
D2 65 76 84 99 118 132 156 184 211 274 330 389
n-Φd 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
