气动智能型调节阀 | ZJSP\ZJSM

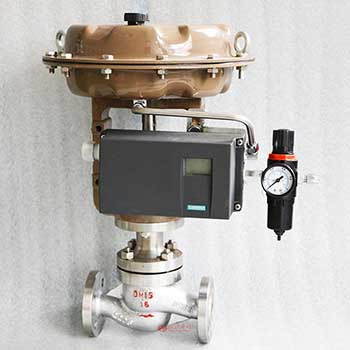

气动智能型调节阀

气动智能型调节阀 产品说明
气动智能型调节阀是由气动执行器和智能型阀门定位器组成,智能阀门定位器可选配西门子智能定位器、山武智能定位器、YTC智能定位器等进口品牌定位器或者国产智能定位器等,智能定位器可以通过HART通信协议,访问到各种过程参数和信息,通过用HART现场通信器或者在控制室内用PC或DCS来实现对控制阀的自动零位、量程及各种阀门参数的调整,以及阀门故障诊断和智能化的分析。

气动智能型调节阀 阀体、阀内件材质处理及使用温度

阀体材质:碳钢

阀体/阀盖 WCB、WC6, WC9、LCB、LCC、C5
阀芯 材质 410、304、316、316L 410、304、316、316L
处理 热处理,堆焊STL 热处理、堆焊STL
阀座 材质 不锈钢+PTFE/PPL 304、316
处理 —  热处理、堆焊STL
导向套 材质 440 440
处理 热处理 热处理
允许泄露量 ANSI Class VI Class VI
Rated Cv 微气泡级 0.01% Cv
使用温度℃ WCB -20~ +200 -20~ +429
WC6 -20~ +538
WC9 -20~ +570
C5 -20~ +590
LCB/LCC -45 ~  + 200 -45 ~ +200

阀体材质:不锈钢

阀体/阀盖 CF8、CF3、CF8M、CF3M
阀芯 材质 304, 316, 316L 410、304、316、316L
处理 热处理、堆焊STL 热处理、堆焊STL
阀座 材质 不锈钢+PTFE/PPL 304, 316
处理 热处埋、堆焊STL
导向套 材质 304、 316 304, 316
处理 热处理 热处理
允许泄漏量 ANSI Class VI0 Class VKD
Rated Cv 微气泡级 0.01% Cv
使用温度℃ CF8 -20 ~ + 200 -20 ~  +429
CF3 -20 ~ +538
CF8M -20~ +570
CF3M -20~ +590

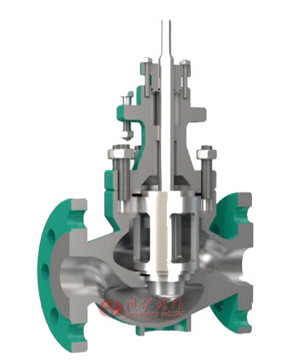

气动智能型调节阀 内部结构图

气动智能型调节阀

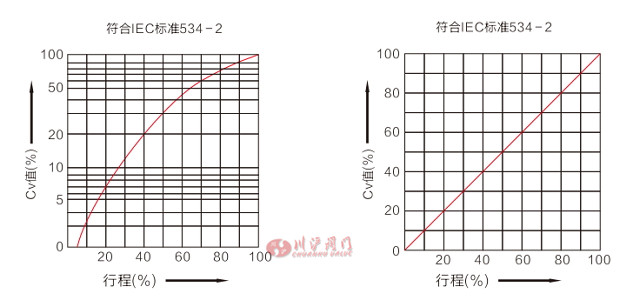

气动智能型调节阀 流量特性

调节阀的流量特性是由阀芯头部的曲线和形状来决定,通常为等百分比和直线两种流量特性。
等百分比是指阀门单位行程的变化所引起的流量的变化正比于变化之前的流量,即小开度变化小,大开度变化大,他是控制过程中最常见的流量特性。
直线特性是指阀门单位行程的变化将会引起相等的流量变化。

气动智能型调节阀

气动智能型调节阀 阀体尺寸图

气动智能型调节阀

气动智能型调节阀 阀体安装尺寸
公称
通径
DN
结构长度L 高度H H1 H2 A M
PN16/25 (150Lb) PN40
(300Lb)
PN63
(600Lb)
标准型 散热型 低温型 波纹管型
15/20 184 194 206 130 240 300 270 95 35 52.5 M12 x 1.25
25 184 197 210 140 250 310 280 95 35 57.5
32 200 210 220 155 265 325 295 95 35 70
40 222 235 251 170 280 340 340 95 35 75
50 254 267 286 1S0 290 350 350 95 35 82.5
65 276 292 311 220 350 410 475 110 45 92.5 M16
x1.5
80 298 317 337 230 360 420 485 110 45 100
100 352 368 39d 245 375 435 500 110 45 117.5
125 410 A25 440 295 455 525 645 135 55 140 M20 x 1.5
150 451 473 508 325 485 555 675 135 55 160
200 600 600 650 385 545 615 735 135 55 210
250 673 708 752 470 650 725 950 170 60 260 M24 x 1.5

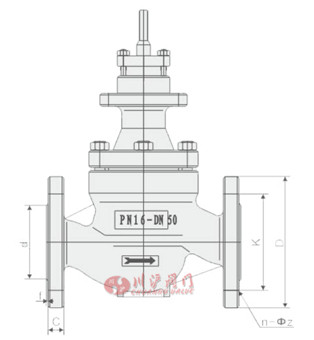

气动智能型调节阀 法兰连接尺寸图

气动智能型调节阀

气动智能型调节阀 法兰连接尺寸

阀体端面法兰连接尺寸PN16

公称通径DN 法兰外径 螺栓孔中心距 密封面直径 法兰厚度 密封面高度 孔数-孔径
DN NPS D K d C f n-z
15 1/2 95 65 45 16 2 4-14
20 3/4 105 75 55 18 2 4-14
25 1 115 85 65 18 2 4-14
32 1-1/4 140 100 75 18 2 4-18
40 1-1/2 150 110 85 18 2 4-18
50 2 165 125 100 18 2 4-18
65 2-1/2 185 145 120 18 2 8-18
80 3 200 160 135 20 2 8-18
100 4 220 1B0 155 20 2 8-18
125 5 250 210 185 22 2 8-18
150 6 285 240 210 22 2 8-22
200 8 340 295 265 24 2 12-22
250 10 405 355 320 26 2 12-26
300 12 460 410 375 28 2 12-26
350 14 520 470 435 30 2 16-26

阀体端面法兰连接尺寸PN25

公称通径DN 法兰外径 螺栓孔中心距 密封面直径 法兰厚度 密封面高度 孔数-孔径
DN NPS D K d C f n-z
15 1/2 95 65 45 16 2 4-14
20 3/4 105 75 55 18 2 4-14
25 1 115 85 65 18 2 4-14
32 1-1/4 140 100 75 18 2 4-18
40 1-1/2 150 110 85 18 2 4-18
50 2 165 125 100 20 2 4-18
65 2-1/2 185 145 120 22 2 8-18
80 3 200 160 135 24 2 8-18
100 4 235 190 160 24 2 8-22
125 5 270 220 190 26 2 8-26
150 6 300 250 215 28 2 8-26
200 8 360 310 275 30 2 12-26
250 10 425 370 335 32 2 12-30
300 12 485 430 395 34 2 12-30
350 14 555 490 450 38 2 16-33

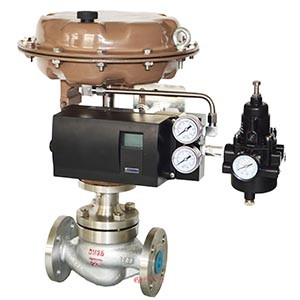

气动智能型调节阀图片

气动智能型调节阀图片 气动智能型调节阀图片
