超短低温调节阀 | SDWZJSP

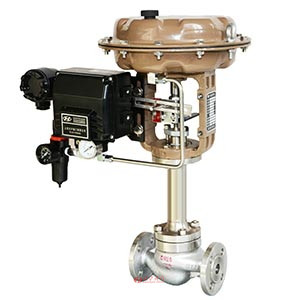

超短低温调节阀 产品图片

超短低温调节阀 产品说明
超短低温调节阀是由气动执行器和超短低温调节阀组成,上海川沪阀门根据客户需求,在原有的气动低温调节阀上进行重新设计和改进,推出超短低温调节阀,大大缩短了原有的低温调节阀的安装尺寸,方便了客户对安装空间的尺寸要求,受到了化工、冶金和石油行业的广泛关注。超短低温调节阀根据介质的不同,定做超短低温调节阀。超短低温调节阀由阀门定位器给出信号压力输入到气动薄膜执行机构的气室,产生推力,通过连接杆件带动阀芯,阀芯位置的变化使阀的流通截面积变化,实现对介质流量的调节。

超短低温调节阀 技术参数
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
阀盖形式 低温型-10~-196℃、超低温型-196~-250℃
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀体材质 不锈钢(CF8、CF8M、CF3、CF3M)
超短低温调节阀 零部件参数
零部件 材质
阀体 WCB 304 316 316L
垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片

阀座/套筒

304 304 316 316L
阀芯 304 304 316 316L
导向套/并帽 304 304 316 316L
中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
阀盖 WCB 304 316 316L
阀杆 304 304 316 316L
隔热板 碳钢 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
螺栓 25 不锈钢 不锈钢 不锈钢
填料压盖 WCB 304 316 316L
超短低温调节阀 性能参数
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
超短低温调节阀 结构尺寸图

超短低温调节阀 结构图

超短低温调节阀 连接尺寸
公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 184 200 222 254 276 298 352 410 451 550 640 880
PN40 197 200 235 267 292 317 368 425 473 640 760 910
PN64 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 根据实际工况温度而定
H2 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 270 270 270 320 320 320 400 400
超短低温调节阀 图片

超短低温调节阀 图片 超短低温调节阀 图片
