当前位置:首页 > 产品中心 > 气动蝶阀气动蝶阀
气动真空蝶阀 | GIQ

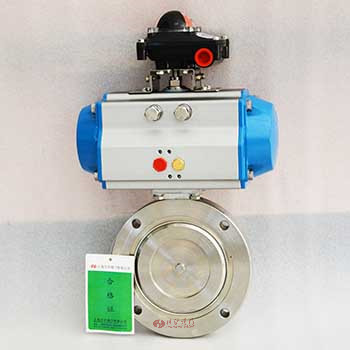

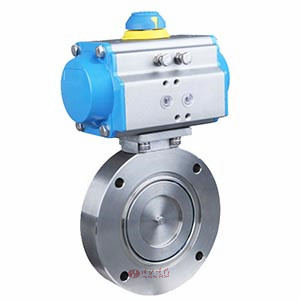

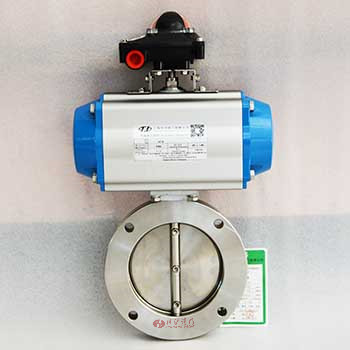

气动真空蝶阀图片

气动真空蝶阀 产品说明
气动真空蝶阀是由气动执行器和真空蝶阀组成,使用在负压的场合,安装对应的阀门附件可以用来切断和调节的场合使用,例如:配电磁阀换向阀、限位开关等用在开关和切断的场合,配阀门定位器,给出模拟量控制信号4-20mA,可以控制阀门开度大小,来实现调节管道压力、流量、温度的大小。
气动真空蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降 很小,故具有较好的流量控制特性。

气动真空蝶阀 性能参数
公称通径(mm) 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 800
连接法兰 JB/T919  GB/T6070
漏气速率(L/s) 133.3х10-6 133.3х10-5
通导能力(L/s) 48 97 178 260 546 938 1328 2611 3962 6159 8535 10912 13558 16202 22418 41357
气缸直径 mm 50 63 80 100 125
适用范围(Pa) 133.3х10-6 ~ 101х103
介质温度(℃) -25~80
电磁换向阀电源
电压及频率(W)
220/50
电磁换向阀功率(W) 10
气源压力(MPa) 0.4~0.6
启闭时间(S) <3
开阀时,阀板两侧压力差(KPa) ≤101
气动真空蝶阀 材质说明
零件名称 阀体和蝶板 构件 密封垫(阀体、蝶板)
材料 碳素钢(镀镍) 2Cr13 丁腈橡胶
不锈钢 不锈钢 丁腈橡胶/氟橡胶

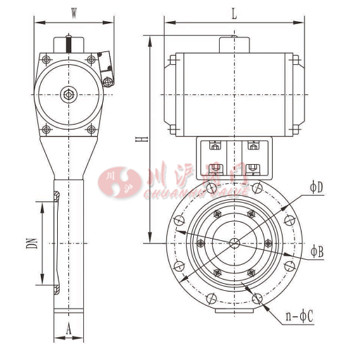

气动真空蝶阀 结构尺寸图

气动真空蝶阀结构图

气动真空蝶阀 连接尺寸
型号 通径
(DN)
OD OB H A L W n—C
GIQ-50 50 110 90 210 26 168 92 4-9
GIQ-63 63 130 110 220 32
GIQ-80 80 145 125 252 204 105 8-9
GIQ-100 100 165 145 262
GIQ-125 125 200 175 278 35 8-11
GIQ-150 150 225 200 336 268 140
GIQ-200 200 285 260 388 45 298 165 12-11
GIQ-250 250 335 310 458 50 458 200
GIQ-300 300 425 395 560 55 525 206 12-14
GIQ-400 400 510 480 640 60 532 226 16-14
GIQ-500 500 600 565 788 80 742 325 12-18
GIQ-600 600 710 670 880 100 860 380 12-21
