气动通风蝶阀 | CHD641W

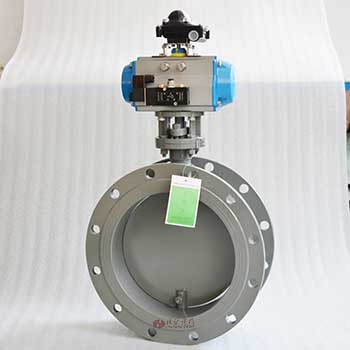

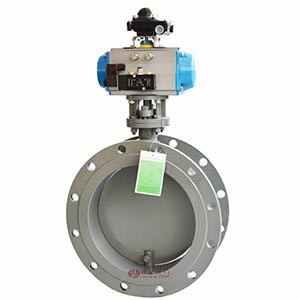

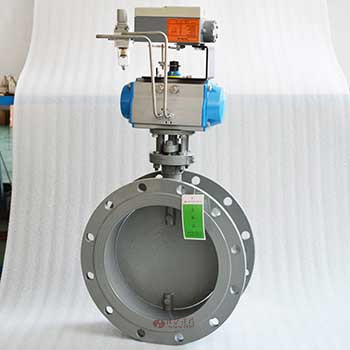

气动通风蝶阀图片

气动通风蝶阀 产品说明
气动通风蝶阀是由气动执行器和通风蝶阀组成,安装对应的阀门附件可以用来切断和调节的场合使用,例如:配电磁阀换向阀、限位开关等用在开关和切断的场合,配阀门定位器,给出模拟量控制信号4-20mA,可以控制阀门开度大小,来实现调节管道压力、流量、温度的大小。
气动通风蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降 很小,故具有较好的流量控制特性。气动通风蝶阀适用于通风管道、烟气管道、高温烟气管道中。

气动通风蝶阀 性能参数
阀体形式 钢板焊接阀体
公称通径 DN50~2000mm
公称压力 PN0.25、0.6、1.0 MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
气动通风蝶阀 材质说明
零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨
气动通风蝶阀 结构尺寸图

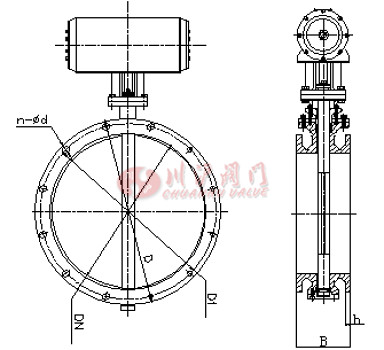

气动通风蝶阀结构图

气动通风蝶阀 连接尺寸
公称通径 结构长度 外形尺寸(参考值) 连接尺寸标准值) 重量(KG)
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H1 H A D D1 n-d D D1 n-d
50 2 108 70 337 180 140 110 4-14 140 110 4-14 16
65 2-1/2 112 80 357 180 160 130 4-14 160 130 4-14 17
80 3 114 95 385 180 190 150 4-18 190 150 4-18 19
100 4 127 105 405 180 210 170 4-18 210 170 4-18 22
125 5 140 120 483 245 240 200 8-18 240 200 8-18 27
150 6 140 132 508 245 265 225 8-18 265 225 8-18 31
200 8 152 160 566 245 320 280 8-18 320 280 8-18 47
250 10 165 187 623 245 375 335 12-18 375 335 12-18 68
300 12 178 220 750 355 440 395 12-22 440 395 12-22 79
350 14 190 245 803 355 490 445 12-22 490 445 12-22 130
400 16 216 270 852 355 540 495 16-22 540 495 16-22 141
450 18 222 297 907 355 595 550 16-22 595 550 16-22 190
500 20 229 322 960 355 645 600 20-22 645 600 20-22 225
600 24 267 377 1080 550 755 705 20-26 755 705 20-26 245
700 28 292 430 1185 550 860 810 24-26 860 810 24-26 320
800 32 318 487 1300 550 975 920 24-30 975 920 24-30 405
900 36 330 537 1400 550 1075 1020 24-30 1075 1020 24-30 500
1000 40 410 587 1500 550 1175 1120 28-30 1175 1120 28-30 700
1200 48 470 702 1825 600 1375 1320 32-30 1405 1340 32-33 750
