气动三偏心蝶阀 | CHD673H/Y

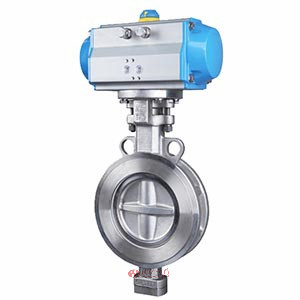

气动三偏心蝶阀图片

气动三偏心蝶阀 产品说明
气动三偏心蝶阀是由气动执行器和三偏心金属硬密封对夹蝶阀组成,安装对应的阀门附件可以用来切断和调节的场合使用,例如:配电磁阀换向阀、限位开关等用在开关和切断的场合,配阀门定位器,给出模拟量控制信号4-20mA,可以控制阀门开度大小,来实现调节管道压力、流量、温度的大小。
气动三偏心蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降 很小,故具有较好的流量控制特性。气动三偏心蝶阀适用于适用于温度≤80~150℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

气动三偏心蝶阀 性能参数
公称通径 mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
公称压力 MPa 0.6、1.0、1.6、2.5
连接方式 对夹式
动作范围 0~90°
密封形式 金属密封
执行器型号 GT、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
气动三偏心蝶阀 材质说明
零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨
气动三偏心蝶阀 结构尺寸图

气动三偏心蝶阀结构图

气动三偏心蝶阀 连接尺寸
主要外形尺寸mm-PN16(16bar)
公称通径
DN
外形尺寸mm 连接尺寸mm 执行器型号
L L1 L2 H D N-D
50 43 159/211 83/95 277/205 125 4-18 AT-D-63/AT-S-75
65 46 211/248 95/107 287/315 145 4-18 AT-D-75/AT-S-88
80 46 248/269 107/123 365/375 160 8-18 AT-D-88/AT-S-100
100 52 269/315 123/141 420/436 180 8-18 AT-D-100/AT-S-115
125 56 315/345 141/152 436/462 210 8-18 AT-D-115/AT-S-125
150 56 345/409 152/172 466/543 240 8-22 AT-D-125/AT-S-145
200 60 409/438 172/187 593/665 295 12-22 AT-D-145/AT-S-160
250 68 436/559 187/215 682/752 355 12-26 AT-D-160/AT-S-190
300 78 550/600 215/240 725/772 410 12-26 AT-D-190/AT-S-210
350 78 600/633 240/262 832/880 470 16-26 AT-D-210/AT-S-240
400 102 633/730 262/330 862/968 525 16-30 AT-D-240/AT-S-270
450 114 633 262 945/1005 585 20-30 AT-D-240/AT-S-25
500 127 730 300 1058/1060 650 20-33 AT-D-270/AT-S-25
600 154 1320/1970 440/480 1108/1195 770 20-36 AW-D-25/AW-S-28
700 165 1430/2700 480/560 1170/1255 840 24-36 AW-D-28/AW-S-35
800 190 1430/2700 480/560 1325/1365 950 24-39 AW-D-25/AW-S-35
主要外形尺寸mm-PN25(25bar)
公称通径
DN
外形尺寸mm 连接尺寸mm 执行器型号
L L1 L2 H D N-D
50 43 159/211 83/95 277/305 125 4-18 AT-D-63/AT-S-75
65 46 211/248 95/107 287/325 145 8-18 AT-D-75/AT-S-88
80 46 248/269 107/123 365/375 160 8-18 AT-D-88/AT-S-100
100 52 269/315 123/141 420/475 190 8-22 AT-D-100/AT-S-115
125 56 315/345 141/152 436/462 220 8-26 AT-D-115/AT-S-125
150 56 409/438 172/187 466/543 250 8-26 AT-D-125/AT-S-145
200 60 438/550 187/215 593/665 310 12-26 AT-D-145/AT-S-160
250 68 550/600 215/240 682/752 370 12-30 AT-D-160/AT-S-190
300 78 600/633 240/262 402/820 430 16-30 AT-D-190/AT-S-210
350 78 633/730 262/330 832/938 490 16-33 AT-D-210/AT-S-240
400 102 633/1700 262/440 910/968 550 16-36 AT-D-240/AT-S-25
450 114 730/1970 330/480 1005/1010 600 20-36 AT-D-270/AT-S-28
500 127 1180/1700 365/440 1058/1065 660 20-36 AW-D-25/AT-S-28
600 154 1700/1970 440/480 1110/1195 770 20-39 AW-D-28/AW-S-35
700 165 1320/2700 480/560 1255/1295 875 24-42 AW-D-28/AW-S-35
800 190 1950/2700 560/580 1325/1365 990 24-48 AW-D-28/AW-S-40
主要外形尺寸mm-PN40(40bar)
公称通径
DN
外形尺寸mm 连接尺寸mm 执行器型号
L L1 L2 H D N-D
50 43 211/248 95/107 277/305 125 4-φ18 AT-D-75/AT-S-88
65 46 248/269 107/123 310/341 145 8-φ18 AT-D-88/AT-S-100
80 46 269/315 123/141 375/412 160 8-φ18 AT-D-100/AT-S-115
100 52 315/345 141/152 436/462 190 8-φ22 AT-D-115/AT-S-125
125 56 345/438 172/187 462/513 220 8-φ26 AT-D-125/AT-S-160
150 56 438/600 187/215 543/615 250 8-φ26 AT-D-160/AT-S-210
200 60 550/633 215/240 665/760 320 12-φ30 AT-D-190/AT-S-240
250 68 600/633 240/262 752/858 385 12-φ33 AT-D-210/AT-S-240
300 78 633/730 262/330 820/880 450 16-φ33 AT-D-240/AT-S-270
350 78 730/1700 330/440 938/940 510 16-φ36 AT-D-270/AT-S-25
400 102 1180/1700 325/440 970/1055 585 16-φ39 AW-D-20/AW-S-25
450 114 1180/1700 325/440 1005/1090 610 20-φ39 AW-D-20/AW-S-25
500 127 1320/1970 440/480 1145/1185 670 20-φ42 AW-D-25/AW-S-28
600 154 1430/2700 480/560 1195/1235 795 20-φ48 AW-D-28/AW-S-35
主要外形尺寸mm-Class150
公称通径
DN
外形尺寸mm 连接尺寸mm 执行器型号
L L1 L2 H D N-D
50 43 159/211 83/95 277/305 120.5 4-19 AT-D-63/AT-S-75
65 46 211/248 95/107 287/325 139.5 4-19 AT-D-75/AT-S-88
80 46 248/269 107/123 365/375 152.5 4-19 AT-D-88/AT-S-100
100 52 269/315 123/141 420/475 190.5 8-19 AT-D-100/AT-S-115
125 56 315/345 141/152 436/462 216 8-22 AT-D-115/AT-S-125
150 56 345/409 152/172 466/543 241.5 8-22 AT-D-125/AT-S-145
200 60 409/550 172/215 593/665 298.5 8-22 AT-D-145/AT-S-190
250 68 538/600 187/240 682/752 362 12-35 AT-D-160/AT-S-210
300 78 550/633 215/262 702/820 432 12-35 AT-D-190/AT-S-240
350 78 600/633 240/262 832/938 476 12-29 AT-D-210/AT-S-240
400 102 633/730 262/330 910/968 540 16-29 AT-D-115/AT-S-125
450 114 633/730 262/330 1005/1010 578 16-32 AT-D-115/AT-S-125
500 127 730/1700 330/440 1058/1065 635 20-32 AT-D-270/AT-S-25
600 154 1180/1700 365/440 1110/1195 749.5 20-35 AW-D-20/AW-S-25
700 165 1320/1970 440/480 1255/1295 863.6 28-35 AW-D-25/AW-S-28
800 190 1430/2700 480/560 1325/1365 978 28-41 AW-D-28/AW-S-35
主要外形尺寸mm-Class300
公称通径
DN
外形尺寸mm 连接尺寸mm 执行器型号
L L1 L2 H D N-D
50 43 211/248 95/107 277/305 127 8-19 AT-D-75/AT-S-88
65 46 248/269 107/123 310/341 149 8-22 AT-D-88/AT-S-100
80 46 269/315 123/141 375/412 168.5 8-22 AT-D-100/AT-S-115
100 52 315/345 141/152 436/462 200 8-22 AT-D-115/AT-S-125
125 56 345/438 172/187 462/513 235 8-22 AT-D-125/AT-S-160
150 56 438/600 187/215 543/615 270 12-22 AT-D-160/AT-S-210
200 60 550/633 215/240 665/760 330 12-25 AT-D-190/AT-S-240
250 68 600/633 240/262 752/858 387.5 16-29 AT-D-210/AT-S-240
300 78 633/730 262/330 820/880 451 16-32 AT-D-240/AT-S-270
350 78 730/1700 330/440 938/940 514.5 20-32 AT-D-270/AW-S-25
400 102 1180/1700 325/440 970/1055 571.5 20-35 AW-D-20/AW-S-25
450 114 1180/1700 325/440 1005/1090 628.5 24-35 AW-D-20/AW-S-25
500 127 1320/1970 440/480 1145/1185 686 24-35 AW-D-25/AW-S-28
600 154 1430/2700 480/560 1195/1235 813 24-41 AW-D-28/AW-S-35

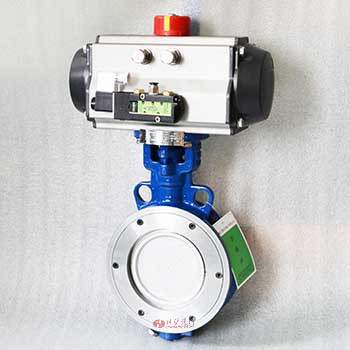

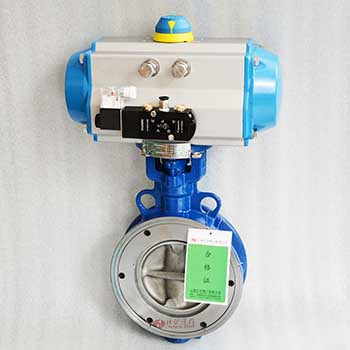

气动三偏心蝶阀图片

气动三偏心蝶阀图片 气动三偏心蝶阀图片
