气动水泥蝶阀 | BLF

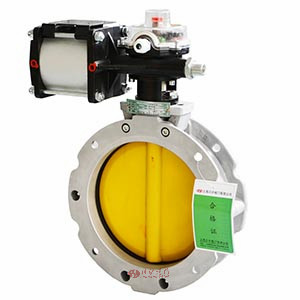

气动水泥蝶阀图片

气动水泥蝶阀 产品说明
气动水泥蝶阀阀体橡胶密封圈形成的软性密封使其非常适合各利粉体,颗粒物料的应用场合,特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体,颗粒物料处理系统中,气动水泥蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。根据应用要求,可以单独选配驱动手柄或者气缸驱动套件。

性能参数
型号 BLF、BL2F
公称通径(mm) DN100-DN400
压力(Mpa) 0-0.2
主要零件 阀体 压铸铝合金
阀板 聚氨酯板、铸铁阀板、铝板、不锈钢阀板
密封圈 丁晴胶NBR、三元乙丙橡胶EPDM、硅胶SI、食品级橡胶
适用介质 水泥粉、面粉等粉料、空气、尾气等气体
连接方式 单法兰、双法兰
控制方式 开关型、调节型
适用温度(℃) -15--100
气动执行器 型号 CP、GT系列、AT系列、AW系列
压力(Mpa) 0.4-0.7
气动水泥蝶阀单法兰 结构尺寸图

气动水泥蝶阀结构图

连接尺寸
型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL1F100 95 180 220 105 250 115 35 22×19 14×4 20×4 220 40 80 M12 50 M10 4
BL1F150 150 200 228 163 290 115 35 22×19 14×4 20×4 228 40 80 M12 50 M10 5
BL1F200 200 250 278 213 340 115 35 22×19 14×4 20×4 278 40 80 M12 50 M10 6.5
BL1F250 250 300 328 263 390 115 35 22×19 14×8 20×8 328 40 80 M12 50 M10 7.5
BL1F300 300 350 378 313 440 115 35 22×19 14×8 20×16 378 40 80 M12 50 M10 9
BL1F350 350 400 440 363 530 123 50 28×25 14×8 20×8 440 40 80 M12 50 M10 16
BL1F400 400 470 530 413 580 123 50 28×25 14×8 20×16 530 40 80 M12 50 M10 20.5
气动水泥蝶阀双法兰 结构尺寸图

气动水泥蝶阀结构图

连接尺寸
型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL2F100 95 180 220 - 250 77 35 22×19 14×4 20×4 220 - 80 M12 50 M10 4
BL1F150 150 200 228 - 290 77 35 22×19 14×4 20×4 228 - 80 M12 50 M10 5
BL2F200 200 250 278 - 340 77 35 22×19 14×4 20×4 278 - 80 M12 50 M10 6.5
BL2F250 250 300 328 - 390 115 35 22×19 14×8 20×8 328 - 80 M12 50 M10 7.5
BL1F300 300 350 378 - 440 115 77 22×19 14×8 20×16 378 - 80 M12 50 M10 9
BL2F350 350 400 440 - 530 85 50 28×25 14×8 20×8 440 - 80 M12 - - 16
BL2F400 400 470 530 - 580 85 50 28×25 14×8 20×16 530 - 80 M12 - - 20.5

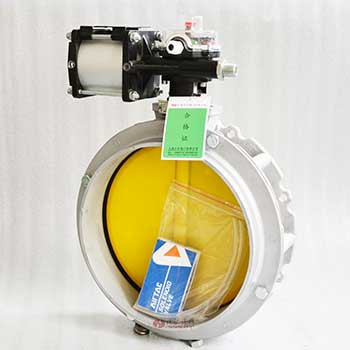

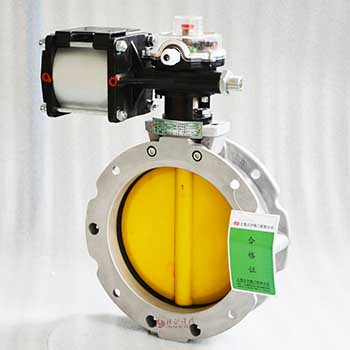

气动水泥蝶阀 图片

气动水泥蝶阀图片 气动水泥蝶阀图片
