气动衬氟法兰蝶阀 | CHD641F46

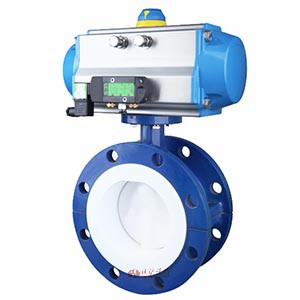

气动衬氟法兰蝶阀图片

气动衬氟法兰蝶阀 产品说明
气动衬氟法兰蝶阀是由气动执行器和四氟密封法兰蝶阀组成,安装对应的阀门附件可以用来切断和调节的场合使用,例如:配电磁阀换向阀、限位开关等用在开关和切断的场合,配阀门定位器,给出模拟量控制信号4-20mA,可以控制阀门开度大小,来实现调节管道压力、流量、温度的大小。
气动衬氟法兰蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降 很小,故具有较好的流量控制特性。气动衬氟法兰蝶阀适用于适用于温度≤80~150℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

气动衬氟法兰蝶阀 性能参数
公称通径DN(mm) 50~1200
公称压力 PN1.0、1.6、2.5MPa
法兰标准 JB/T79、GB/T9113、HG20594-97
连接形式 法兰式
阀板形式 垂直板式
流量特性 近似快开型
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
可调范围 50:1
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关型(开关两位控制)、调节型(4~20mA控制)
气动衬氟法兰蝶阀 材质说明
零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨
气动衬氟法兰蝶阀 结构尺寸图

气动衬氟法兰蝶阀结构图

气动衬氟法兰蝶阀 连接尺寸
公称通径 结构长度 外形尺寸(参考值) 连接尺寸(标准值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H1 A D D1 n-Φd D D1 n-Φd D D1 n-Φd
50 2 108 63 315 180 140 110 4-14 165 125 4-18 165 125 4-18
65 2-1/2 112 70 330 180 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 83 390 245 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 105 431 240 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 115 455 240 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 137 626 350 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 164 720 350 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 206 800 550 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 230 860 600 440 395 12-22 445 400 12-22 460 410 12-26
350 14 190 248 883 600 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 289 972 600 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 320 1043 750 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 343 1098 750 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 413 1236 750 755 705 20-26 780 725 20-30 840 770 20-36
700 28 430 478 1431 750 860 810 24-26 895 840 24-30 910 840 24-36
800 32 470 525 1488 750 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 510 620 1615 1250 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 550 725 1765 1500 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 48 630 780 1976 1500 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48
气动衬氟法兰蝶阀 图片

气动衬氟法兰蝶阀图片
