CHQ智能一体化电动执行器 | 角行程执行器

CHQ智能一体化电动执行器图片

CHQ智能一体化电动执行器 产品说明
CHQ智能一体化电动执行器用于控制0°~270°旋转的阀门及其他同类产品,如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等,可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热,轻工等各行业中。它以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC 电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,大输出扭距达4000N·m。

CHQ智能一体化电动执行器 技术参数
外壳 防水级别 IP67,NEMA4 and 6
电机电源 110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
控制电源 110/220V AC 1PH,50/60 Hz, ±10%
电机 鼠笼式异步电动机
限位开关 2 X 开/关, SPDT,250V AC 10A
辅助限位开关 2 X 开/关, SPDT,250V AC 10A
扭距开关 开/关 ,SPDT,250V AC 10A
行程 90°±10°
失速保护/操作温度 内置热保护,开150℃ ±5℃ /关 97℃ ±15℃
指示器 连续的位置指示
手动操作 机械离合机构
自锁装置 蜗轮,蜗杆机构提供自锁
机械限位 2个外部调整螺栓
干燥器 7-10W (110/220V AC)防冷凝
接线孔 2个PF 3/4"
环境温度 -20℃--+70℃
润滑 铝基润滑脂(EP 型)
材料 钢,铝合金,铝青铜,聚碳酸脂
环境温度 大90% RH
抗震性能 X Y Z 10g,0.2~34 Hz,30分钟
外涂层 干粉,环氧聚酯
CHQ智能一体化电动执行器 产品特点
壳体 壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68型和防爆型供选择
电机 全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置过热保护开关,可防止过热损坏电机
指示器 指示器安装在中心轴上,可以观察阀门位置。镜面采用凸透镜设计,不积水,观察更方便
干燥器 用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥
自锁 精密的双蜗轮蜗杆机构可高效传输大扭矩,效率高,噪音低(大50分贝),寿命长有自锁功能,防止反转,传动部分稳定可靠,出厂已经加满高效润滑脂,使用无需再加油
安装 底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装
线路 控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出(可根据客户要求另行加工)
手动结构 手轮的设计保证安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。(注:在电机不通电的状况下,电动执行器将保持永久手动状态)
扭矩开关 可提供过载保护(QDL-005/008/010除外),在阀门卡涩,有异物时,自动断开电机电源,更有效的保护阀门和电动执行器不受损坏。(出厂前已设定好,请用户不要随意更改设置)
防脱螺栓 拆除外壳时,螺栓附在壳体上,不会脱落。外部螺栓均采用不锈钢材质
智能模块 采用集成度高,功耗很低的单片机与模拟电路混合的控制板,更采用全金属外挂式安装,使执行器电机热源与控制板有效隔离,很大程度地提高了软件及硬件的抗干扰性能及耐温性
阀位数字显示 执行器在打开或关闭过程中,阀位的变化在液晶屏上以大数字方式实时显示
相序自动调整 智能型执行器自动检测接入的三相电源相序,无需用户考虑三相电源的相序问题
CHQ智能一体化电动执行器 选型参数
型号
Model
大输出扭矩
Max output torque
动作时间
Operating time 60/50HZ

轴径
Max bore size
电机
F级
F-class motor
额定电流(A)50HZ
Rated Current(A)50HZ
手轮转速
Handwheel revolution
重量Weight
单相
single phase
三相
three phases
N.M 90° mm W 110V 220V 380V 440V N Kg
CHQ-005 50 18/22 Φ20 20 1.10/0.95 0 55/0 54 0 3/0.3 N/A 10 75
CHQ-008 80 18/22 Φ20 20 1.10/0.95 0.55/0.54 0.3/0.3 N/A 10 75
CHQ-010 100 18/22 Φ20 20 110/0.95 0 55/0 54 0 30 3 N/A 10 7 5
CHQ-015 150 21/25 Φ22 40 1.65/1.67 0.88/0.84 0.31/0.31 0.30/0.31 11 17.3
CHQ-020 200 21/25 Φ22 40 1.67/1.67 0 89/0.85 0.31/0.31 0.30/0 31 11 173
CHQ-030 300 26/31 Φ35 90 1.85/1.86 0.92/0.92 0.35/0.35 0.34/0.34 135 22
CHQ-050 500 26/31 Φ35 90 3.60/3.62 1.55/1.58 0.59/0.59 0.58/0.58 135 23
CHQ-060 600 26/31 Φ35 120 3.65/3.62 1.60/2.20 0.60/0.59 0.59/0.58 135 23
CHQ-080 800 31/37 Φ45 180 4.10/4.10 2.15/2.20 0.85/0.85 0.79/0.79 16 5 29
CHQ-120 1200 31/37 Φ45 180 4.20/4.10 2.35/2.30 o.e7/0.87 0.81/0.81 16.5 29
CHQ-200 2000 93/112 Φ65 180 4.10/4.10 2152 20 o.a5/O.a5 0.79/0.79 49.5
CHQ-300 3000 93/112 Φ65 180 4.20/4.10 2.35/2.30 0.85/0.85 0.81/0.81 49 5 75

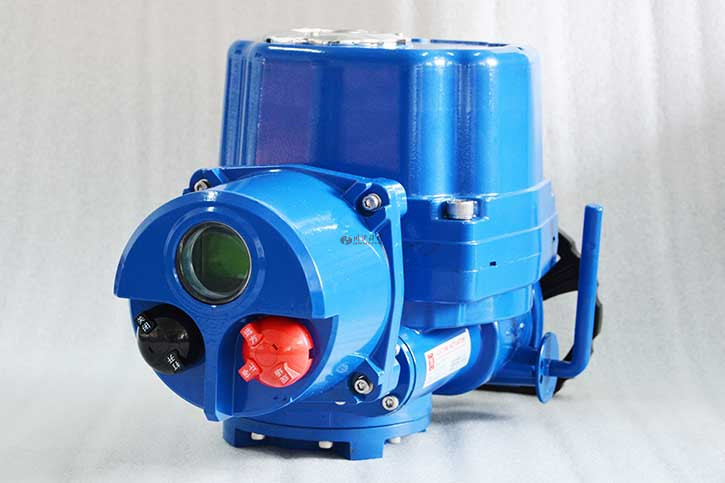

CHQ智能一体化电动执行器 图片

CHQ智能一体化电动执行器图片


CHQ智能一体化电动执行器 接线图

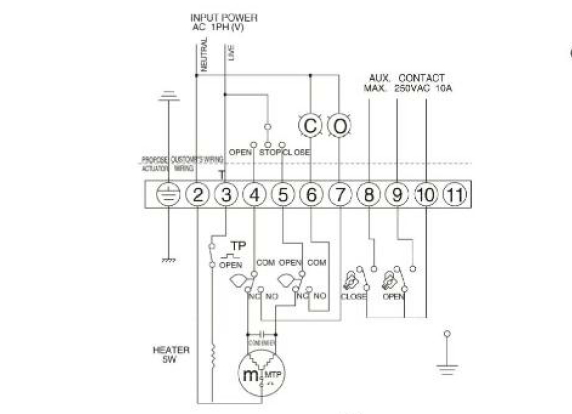

005-010型 AC110V/220V 标准开关型

开关型接线图

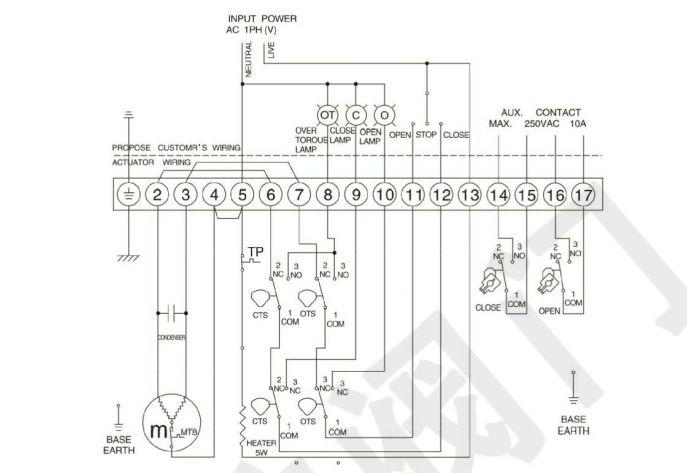

015-500型 AC110V/220V 标准开关型

开关型接线图

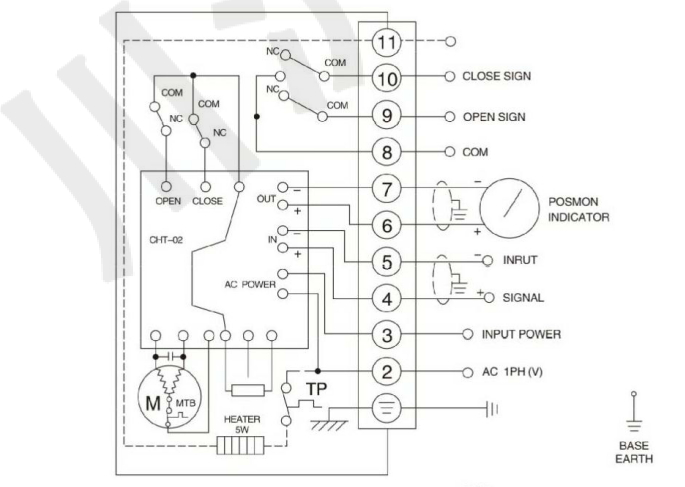

005-010型 模拟量无源触点信号输出接线图

模拟量无源触点信号输出接线图

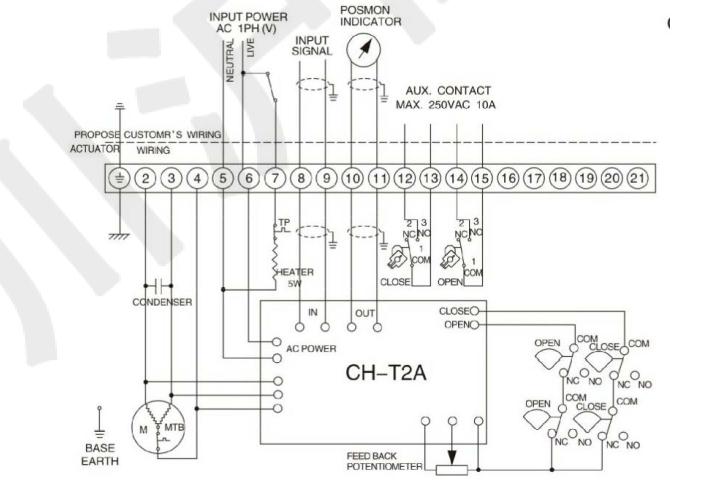

015-500型 模拟量无源触点信号输出接线图

模拟量无源触点信号输出接线图
