382智能一体化执行器 | 调节阀智能执行器

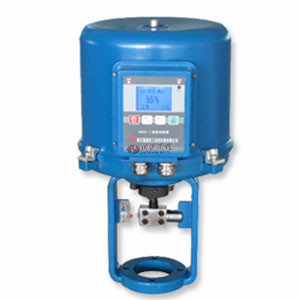

382智能一体化执行器图片

382智能一体化执行器 产品说明
3820系列直行程电子式电动执行器有以AC220V单相电源(※注:AC220V单相电源执行器型号为3820–I)及AC380V三相电源(※注:AC380V三相电源执行器型号为3820–II)为驱动电源的机型。本新型执行器接受来自调节器控制信号(DC4/0~20mA、DC2/0~10mA、DC1/0~5V、DC2/0~10V、开关触点信号或RS485总线信号),实现预定直线往复运动。本系列执行器被用作调节阀的执行机构时,具备了调节阀本身所要求的各种动作变换功能及手动操作功能。因此被广泛应用于发电、冶金、石化、轻工及环保等工业部门。

382智能一体化执行器 技术参数

控制精度
1.1 基本误差:±1%;回差:≤1%;死区:0.2%~9.9%(可任意设定)。
1.2. 供电电源: a) AC220V±10%.50Hz;b) AC380V±10%.50Hz。
1.3. 耗电功率(额定负载时):
规格A型执行器 50VA
规格B型执行器 150VA
规格C型执行器 220VA
1.4. 输入信号形式:
a) 电流输入:(1)4~20mA /0~20mA, 输入阻抗250Ω;(2)2~10mA/0~10mA,输入阻抗500Ω。
b) 电压输入:(1)1~5V/0~5V,输入阻抗≥18kΩ; (2)2~10V/0~10V,输入阻抗≥36kΩ。
c) 开关量。
d) 数字量:10位数字信号从RS485总线输入。
1.5. 模拟量输入A/D转换位数:10位。
1.6. 阀位反馈信号:4~20mA;0~20mA,最大负载阻抗1kΩ。
1.7. 阀位反馈信号D/A转换数字量位数:10位。
1.8. 堵转保护响应时间:1~9 S(可任意设定)。
1.9. 报警继电器触点容量:250VAC / 28VDC,1A。
1.10. 绝缘电阻:电源端子与外壳之间≥50MΩ(环境温度:15~35℃,相对湿度≤75%)。
1.11. 绝缘强度:电源端子与外壳之间,供电电源为220V时,1500V,50Hz;供电电源为380V时,2000V,50Hz (环境温度:15~35℃,相对湿度≤75%)。
1.12. 工作行程调整范围
"零点": ±25%;
"行程":20%~100%。
1.13. 外部配线
输入、输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

机型 普通型(S型)执行器 隔爆型(X型)执行器
电源电缆 3芯S=1.5mm2 3芯S=1.5mm2 外径φ9±1
信号电缆 4芯S=1.5mm2 4芯S=1.5mm2 外径φ11±1
电缆引入口 2-PF(G1/2) 可安装保护套管PF3/4(G3/4)
382智能一体化执行器 环境条件
环境条件 普通型(S型)执行器 隔爆型(X型)执行器
环境温度 无空间加热器-10℃~60℃ -10℃~40℃
有空间加热器-35℃~60℃
相对湿度 95%以下 45%~85%
环境气体 无腐蚀气体

机械振动 1.5g以下

机型 普通型(S型)执行器 隔爆型(X型)执行器
电源电缆 3芯S=1.5mm2 3芯S=1.5mm2 外径φ9±1
信号电缆 4芯S=1.5mm2 4芯S=1.5mm2 外径φ11±1
电缆引入口 2-PF(G1/2) 可安装保护套管PF3/4(G3/4)
382智能一体化执行器 保护等级

IP55。隔爆等级Exd Ⅱ BT4。
过载保护
规格A、B型执行器可任选,规格C型执行器必配。

382智能一体化执行器 选型参数
型号 额定输出力N 速度mm/s 最大行程
382LSA-08
382LXA-08
800
800
4.2
4.2
30
382LSA-20
382LXA-20
2000
2000
2.1
2.1
382LSB-30
382LXB-30
3000
3000
3.5
3.5
60
382LSB-50
382LXB-50
5000
5000
1.7
1.7
382LSC-65 6500 2.8 100
382LSC-99 10000 2.0
382LSC-160 16000 1.0
