381调节型电动执行器 | 调节阀执行器

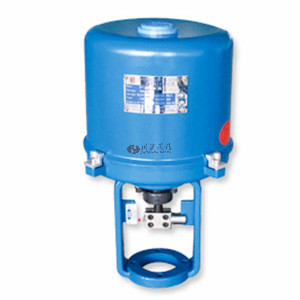

381调节型电动执行器图片

381调节型电动执行器 产品说明
3810型直行程电动执行器是以AC220单相交流电为电源,接受来自DCS、PLC系统和其他操作器的DC4~20mA,标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用先进的混合集成电路,包含完整的保护功能,可现场控制或远程控制,被设计成匣子形式,并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点,可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。因此381L直行程电动执行器被广泛用于冶金、发电、石化、造纸、轻工及环保等工业部门。

381调节型电动执行器 技术参数

电源:AC220±50%,50HZ。
耗电功率(额定负载时)
规格A型执行器 50VA;
规格B型执行器 150VA;
规格C型执行器 220VA。
控制精度:基本误差:±1% 回差≤1% 死区≤1%
工作行程调整范围:"零点"±25%"行程"20%~100%
外部配线:输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

机型 普通型(S型)执行器 隔爆型(X型)执行器
电源电缆 3芯S=1.5mm2 3芯S=1.5mm2 外径φ9±1
信号电缆 4芯S=1.5mm2 4芯S=1.5mm2 外径φ11±1
电缆引入口 2-PF(G1/2) 可安装保护套管PF3/4(G3/4)
381调节型电动执行器 环境条件
环境条件 普通型(S型)执行器 隔爆型(X型)执行器
环境温度 无空间加热器-10℃~60℃ -10℃~40℃
有空间加热器-35℃~60℃
相对湿度 95%以下 45%~85%
环境气体 无腐蚀气体

机械振动 1.5g以下

机型 普通型(S型)执行器 隔爆型(X型)执行器
电源电缆 3芯S=1.5mm2 3芯S=1.5mm2 外径φ9±1
信号电缆 4芯S=1.5mm2 4芯S=1.5mm2 外径φ11±1
电缆引入口 2-PF(G1/2) 可安装保护套管PF3/4(G3/4)
381调节型电动执行器 保护等级

IP55。隔爆等级Exd Ⅱ BT4。
过载保护
规格A、B型执行器可任选,规格C型执行器必配。

381调节型电动执行器 选型参数
型号 额定输出力N 速度mm/s 大行程
381LSA-08
381LXA-08
800
800
4.2
4.2
30
381LSA-20
381LXA-20
2000
2000
2.1
2.1
381LSB-30
381LXB-30
3000
3000
3.5
3.5
60
381LSB-50
381LXB-50
5000
5000
1.7
1.7
381LSC-65 6500 2.8 100
381LSC-99 10000 2.0
381LSC-160 16000 1.0
381调节型电动执行器 接线图

381调节型电动执行器接线图
