当前位置:首页 > 产品中心 > 电动执行器电动执行器
341执行器 | 调节阀执行器

341执行器 产品图片

341执行器 产品说明
3410型为直行程开关式电动执行器。是以AC 220V单相交流电源作为驱动电源,控制信息采用正、反切换接点信号。

341执行器 技术参数

电源:AC220±50%,50HZ。
耗电功率(额定负载时)
规格A型执行器 50VA;
规格B型执行器 150VA;
规格C型执行器 220VA。
控制精度:基本误差:±1% 回差≤1% 死区≤1%
工作行程调整范围:"零点"±25%"行程"20%~100%
外部配线:输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

机型 普通型(S型)执行器 隔爆型(X型)执行器
电源电缆 3芯S=1.5mm2 3芯S=1.5mm2 外径φ9±1
信号电缆 4芯S=1.5mm2 4芯S=1.5mm2 外径φ11±1
电缆引入口 2-PF(G1/2) 可安装保护套管PF3/4(G3/4)
341执行器 环境条件
环境条件 普通型(S型)执行器 隔爆型(X型)执行器
环境温度 无空间加热器-10℃~60℃ -10℃~40℃
有空间加热器-35℃~60℃
相对湿度 95%以下 45%~85%
环境气体 无腐蚀气体

机械振动 1.5g以下

机型 普通型(S型)执行器 隔爆型(X型)执行器
电源电缆 3芯S=1.5mm2 3芯S=1.5mm2 外径φ9±1
信号电缆 4芯S=1.5mm2 4芯S=1.5mm2 外径φ11±1
电缆引入口 2-PF(G1/2) 可安装保护套管PF3/4(G3/4)
341执行器 保护等级

IP55。隔爆等级Exd Ⅱ BT4。
过载保护
规格A、B型执行器可任选,规格C型执行器必配。

341执行器 选型参数
型号 额定输出力N 速度mm/s 最大行程
341LSA-08
341LXA-08
800
800
4.2
4.2
30
341LSA-20
341LXA-20
2000
2000
2.1
2.1
341LSB-30
341LXB-30
3000
3000
3.5
3.5
60
341LSB-50
341LXB-50
5000
5000
1.7
1.7
341LSC-65 6500 2.8 100
341LSC-99 10000 2.0
341LSC-160 16000 1.0
341执行器 接线图

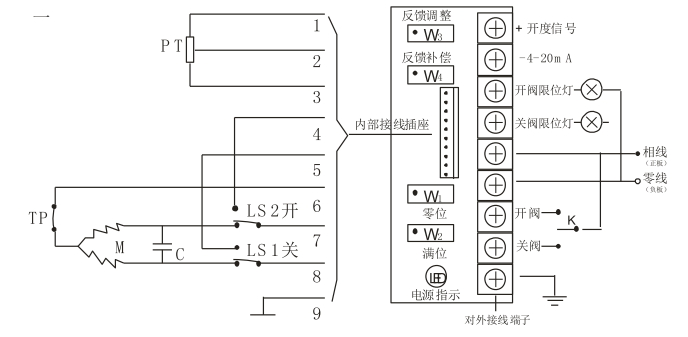

开关式带DC4-20mA反馈

341执行器接线图

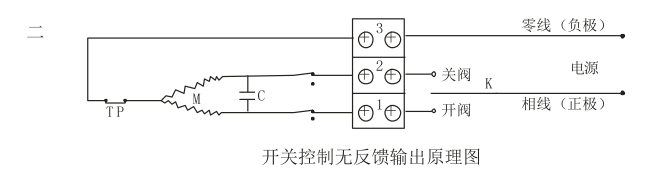

开关式无反馈

341执行器接线图

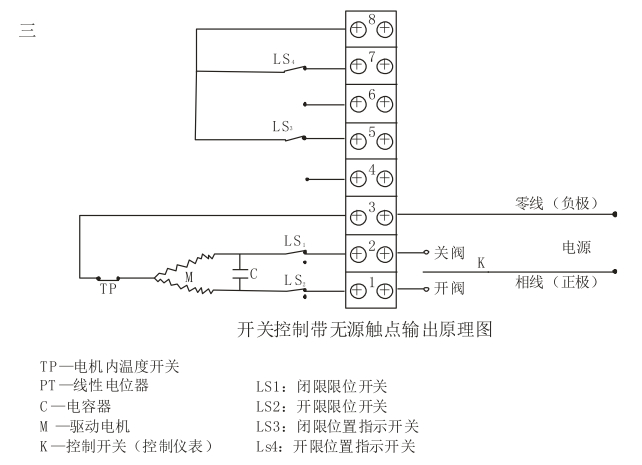

开关式带无源触点反馈

341执行器接线图

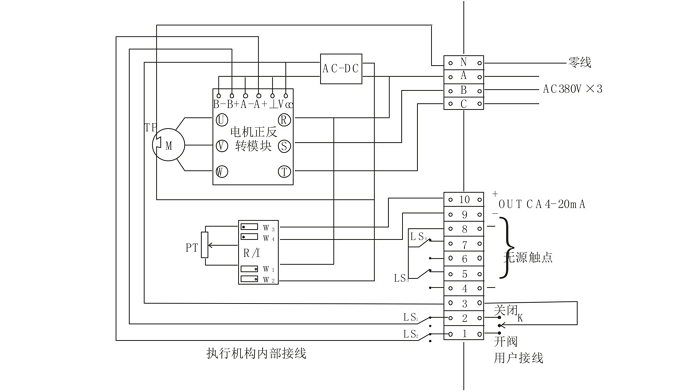

三相四线制开关型

341执行器接线图

1.此执行机构采用动力电供电连接时一定要注意安全,以免产生事故
2.三相四线制电源不能和输出信号控制信号同一电缆
3.K一定是无源触点不能带电
