ZAZM电动套筒调节阀

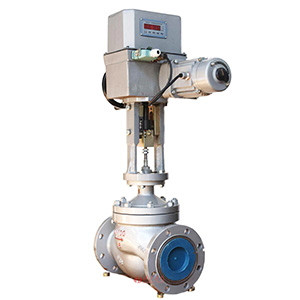

ZAZM电动套筒调节阀图片

ZAZM电动套筒调节阀 产品说明
ZAZM电动套筒调节阀由DKZ型系列直行程电动执行机构和套筒阀两部分组成。以单相交流220V电源为动力,接受0~10mA或4~20mA直流信号,自动地控制调节阀开度,从而达到对压力、温度、流量、液位等工艺参数的连续调节。
该产品具有比双座阀大的流量系数,且允许压差大,稳定性好,工作时不易产生振动,适用性强等优点,广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。

ZAZM电动套筒调节阀 技术参数
公称通径DN(mm) 25 40 50 80 100 150 200
额定流量系数Kv 全量 15 35 50 125 190 400 630
0.6 9 20 30 75 115 240 350
流量特性 直线、等百分比
公称压力PN(MPa) 1.6,4.0,6.4
连接型式 法兰连接:PN1.6按JB79-59标准
配用执行机构型号 DKZ-310 DKZ-410 DKZ-410
出抽推力(N) 4000 6400 6400
行程L(mm) 16 25 40 60
全行程时间(S) 12.5 20 32 40
作用方式 电开式(K)常用;电关式(B)
输入信号 0~10mA 4~20mA DC
供电电源 220V;50~60Hz
固有可调比R 30:1
ZAZM电动套筒调节阀 材料适用温度
阀体材料 材料牌号 公称压力(MPa) 适用温度范围(℃)
常温型 热片型
铸钢 ZG230~450 4.0,6.4 -40~250 -40~450
铸不锈钢 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 4.0,6.4 -40~250 -60~450
ZAZM电动套筒调节阀 性能参数
项目 技术性能指标
基本误差% ≤±5
回差% ≤3
死区% ≤5
泄漏量 0.01%×阀额定容量
额定流量系数误差% ≤±10
ZAZM电动套筒调节阀 结构尺寸图

ZAZM电动套筒调节阀结构图

ZAZM电动套筒调节阀 连接尺寸
公称通径DN(mm) A×B L H H1
1.6 4.0 6.4 常温型 散热型
25 230×460 184 197 210 668 819 75
40 222 235 251 684 835 95
50 254 267 286 684 835 98
80 230×530 298 317 337 785 946 130
100 352 368 394 795 946 156
125 260×630 451 473 508 945 1160 208
150 600 615 650 945 1160 250
200 650 670 690 1050 1320 265
300 740 770 800 1145 1380 295
