防爆电动调节蝶阀 | CHFBD943F/H

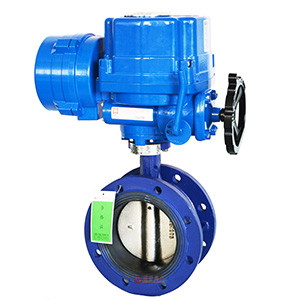

防爆电动调节蝶阀 产品图片

防爆电动调节蝶阀 产品说明
防爆电动调节蝶阀是有角行程电动执行器和蝶阀组成,电动执行器内置伺服系统,无须另配伺服放大器,输入4-20mA信号或者1-5V及220VAC电源即可控制运转。防爆电动调节蝶阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。防爆电动调节蝶阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。防爆电动调节蝶阀有标准型、高温型等多种选择。

防爆电动调节蝶阀 技术参数
公称通径DN(mm) 50~1200
公称压力 PN1.0、1.6、2.5MPa
法兰标准 JB/T79、GB/T9113、HG20594-97
连接形式 法兰式
阀板形式 垂直板式
流量特性 近似快开型
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 可配HQ、CHV等系列角行程电动执行机构
控制方式 智能调节(4~20mA模拟量信号控制)
防爆电动调节蝶阀 零部件参数
底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下轴套 铜合金、304、316
阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定销 25、35、45
上、下阀轴 2Cr13、304、316、316L
上轴套 铜合金、304、316
填料 聚四氟乙烯/柔性石墨
填料压盖组件 HT200、WCB、CF3、CF3M、CF8、CF8M

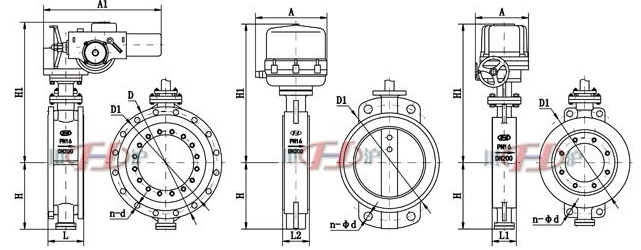

防爆电动调节蝶阀 结构尺寸图

防爆电动调节蝶阀 结构图

防爆电动调节蝶阀 连接尺寸
公称通经(DN) 主要尺寸 法兰尺寸
L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa
硬密封 软密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

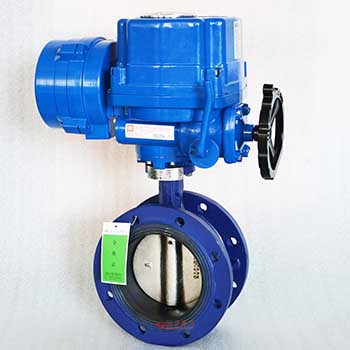

防爆电动调节蝶阀 图片
