电动调节蝶阀 | CHD971X/F/F46

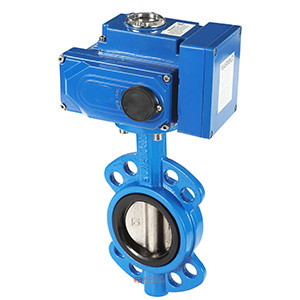

电动调节蝶阀图片

电动调节蝶阀 产品说明
电动调节蝶阀是有角行程电动执行器和蝶阀组成,电动执行器内置伺服系统,无须另配伺服放大器,输入控制信号(4-20mA或1-5VDC)及单项电源即可控制运转,具有功能强、体积小、性能可靠、配套简单、流通能力大,特别适用于介质是粘稠,含颗粒、纤维性质的场合。可广泛应用于食品、环保、轻工、化工、教学设备、造纸、电力等行业的过程自动控制系统中。电动调节蝶阀有标准型、高温型、耐腐蚀型等多种选择。

电动调节蝶阀 技术参数
公称通径DN(mm) 50~1200
公称压力 PN1.0、1.6、2.5MPa
法兰标准 JB/T79、GB/T9113、HG20594-97
连接形式 法兰式
阀板形式 垂直板式
流量特性 近似快开型
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 可配HQ、CHV等系列角行程电动执行机构
控制方式 智能调节(4~20mA模拟量信号控制)
电动调节蝶阀 零部件参数
底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下轴套 铜合金、304、316
阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定销 25、35、45
上、下阀轴 2Cr13、304、316、316L
上轴套 铜合金、304、316
填料 聚四氟乙烯/柔性石墨
填料压盖组件 HT200、WCB、CF3、CF3M、CF8、CF8M

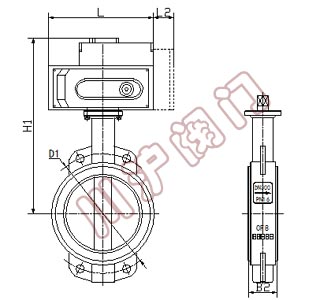

电动调节蝶阀 结构尺寸图

电动调节蝶阀结构图

电动调节蝶阀 连接尺寸
公称通径DN L L2 B2 H1 D1
50 161 40 42.6 297 92
65 161 40 45.6 310 106
80 161 40 45.6 331 122
100 188 40 51.6 348 150
125 268 40 55.6 428 177
150 268 40 55.6 447 204
200 268 40 59.6 481 260
250 268 40 67.6 520 314
300 268 40 77.6 548 370
350 268 40 79 583 422
400 268 40 105 615 473
450 268 40 112 819 526
500 268 40 129 847 577

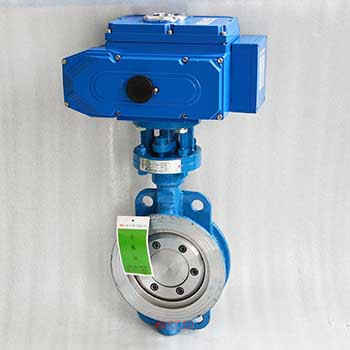

电动调节蝶阀 图片

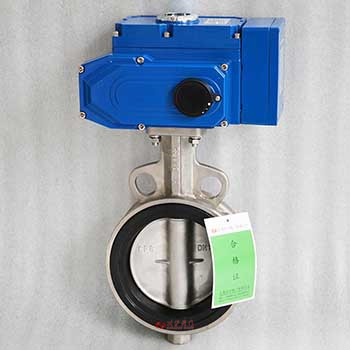

电动调节蝶阀图片 电动调节蝶阀图片
