电动低温调节阀 | ZRSP/M-DW

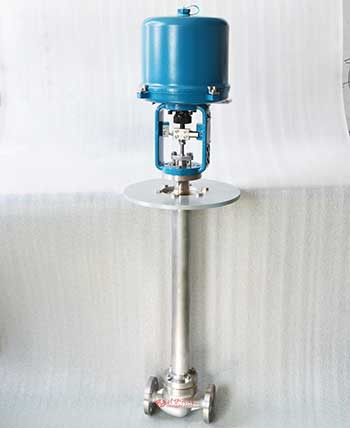

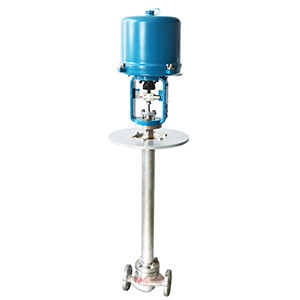

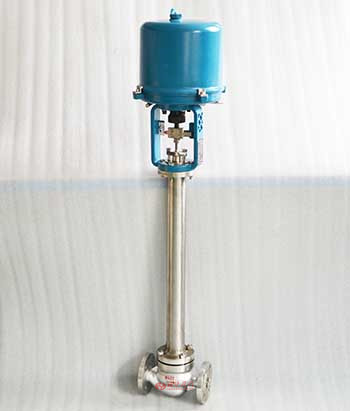

电动低温调节阀图片

电动低温调节阀 产品说明
电动低温调节阀由电动执行机构和低温调节阀体组成,低温调节阀是调节阀阀体加上低温管以保护电动执行器正常的工作。电动低温调节阀最低温度可以在-196℃下工作,电动低温调节阀配用执行机构内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 电动低温调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

电动低温调节阀 技术参数
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60 100
流量特性 等百分比、直线型
阀盖形式 低温型0~-196℃
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式
配置执行器类别 3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
电动低温调节阀 零部件参数
零部件 材质
阀体 WCB 304 316 316L
垫片 PTFE\石墨垫片
阀座/套筒 304 304 316 316L
阀芯 304 304 316 316L
导向套/并帽 304 304 316 316L
中垫 PTFE\石墨垫片
阀盖 WCB 304 316 316L
阀杆 304 304 316 316L
隔热板 碳钢 304 316 316L
填料 PTFE/石墨
螺栓 25 不锈钢 不锈钢 不锈钢
填料压盖 WCB 304 316 316L
电动低温调节阀 性能参数
项目 指标值
基本误差% 配3810L±2.0; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

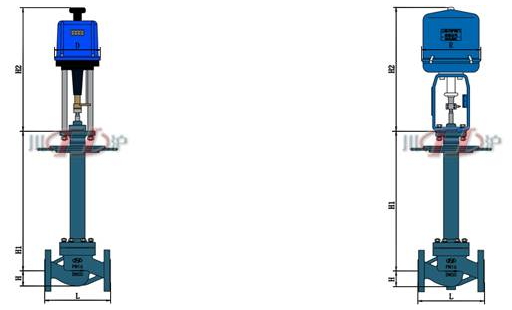

电动低温调节阀 结构尺寸图

电动低温调节阀结构图

电动低温调节阀 连接尺寸
公称通径 DN 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 184 200 222 254 276 298 352 410 451 550 640 880
PN40 197 200 235 267 292 317 368 425 473 640 760 910
PN64 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 根据实际工况温度而定
H2 PSL 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 495 495 495 700 700 700 725 725 725 725 725
D 177 177 177 177 182 182 182 182 182 218 218 218
R 225 225 225 225 257 257 257 310 310 310 310 310
