当前位置:首页 > 产品中心 > 电动调节阀电动调节阀
电动单座调节阀 | ZRSP

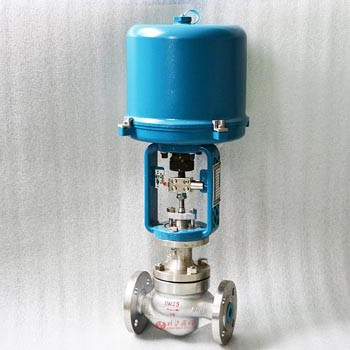

电动单座调节阀 产品图片

电动单座调节阀 产品说明
电动单座调节阀由电动执行机构和单座调节阀体组成,采用顶部导向结构,由3810L电动执行机构和调节阀体组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动单座调节阀广泛使用控制气体、液体、蒸汽等介质。

电动单座调节阀 技术参数
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允许压差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座柱塞型阀芯
流量特性 直线性、等百分比
配置执行器类别 381L系列电动执行器、PSL系列电动执行器
执行器参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
电动单座调节阀 零部件参数
零部件 材质
阀体 WCB CF8 CF8M CF3M
阀座 304 304 316 316L
垫片 PTFE/金属石墨垫片
阀芯 304 304 316 316L
导向套 304 304 316 316L
阀盖 WCB CF8 CF8M CF3M
阀杆 304 304 316 316L
填料 PTFE/柔性石墨
电动单座调节阀 性能参数
项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
电动单座调节阀 结构尺寸图

电动单座调节阀 结构图

电动单座调节阀 连接尺寸
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 600 640 880
PN40 194 197 200 235 267 292 317 368 425 473 610 760 910
PN64 206 200 210 251 286 311 337 394 440 508 650 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 132 132 158 170 179 214 221 234 270 294 331 390 450
H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
PSL 177 177 177 177 177 182 182 182 182 182 218 218 218

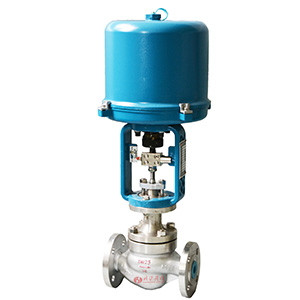

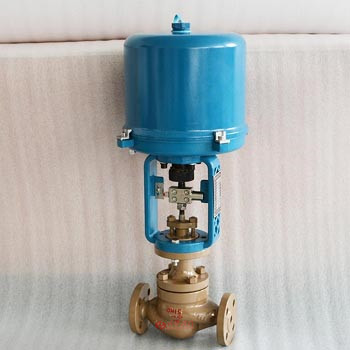

电动单座调节阀 图片

电动单座调节阀图片 电动单座调节阀图片
