电动V型调节球阀 | CHVQ940F/PPL/H/Y

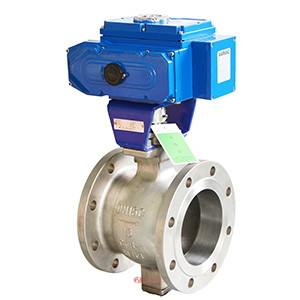

电动V型调节球阀 产品图片

电动V型调节球阀 产品说明
电动V型调节球阀是有角行程电动执行器和V型球阀组成,电动执行器内置伺服系统,无须另配伺服放大器,输入4-20mA信号或者0-10V及220VAC电源即可控制运转。电动V型调节球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动V型调节球阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。电动V型调节球阀有标准型、高温型等多种选择。

电动V型调节球阀 技术参数
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力 PN1.6、2.5、4.0、6.4MPa
强度试验 2.4~9.6MPa
密封试验 1.76~7.0MPa
流量特性 近似等百分比、直线特性
阀板转角(度) 0°~至90°(可调)
允许泄漏量等级 软密封:零泄露
硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S/90度) 8.5~30 36~60
可调节比 250:1 300:1
基本误差 全行程的≤±2%
回差 全行程的≤±2%
死区 全行程的≤0.8%
输入信号 4~20mA DC
输出信号 4~20mA DC
电动V型调节球阀 零部件参数
零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
电动V型调节球阀 结构尺寸图

电动V型调节球阀 结构图

电动V型调节球阀 连接尺寸
公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L 102 102 114 124 143 165 194 213 229 243 297 338
L1 62 62 62 75 80 100 115 130 160 200 240 334
H 60 60 65 95 105 120 140 155 165 205 240 270
H1 277 285 305 364 379 389 402 426 453 473 540 590
A 157 208 208 208 256 256 256 256 256 256 380 380
PN1.6MPa法兰尺寸
D 115 140 150 165 185 200 220 250 285 340 405 460
D1 85 100 110 125 145 160 180 210 240 295 355 410
D2 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法兰尺寸
D 115 140 150 165 185 200 235 270 300 360 425 485
D1 85 100 110 125 145 160 190 220 250 310 370 430
D2 65 76 84 99 118 132 156 184 211 274 330 389
n-φd 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30

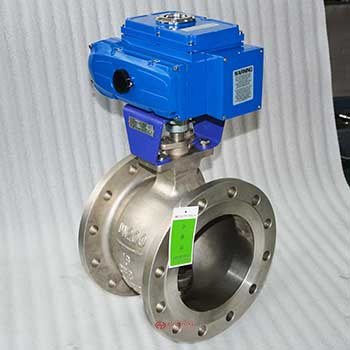

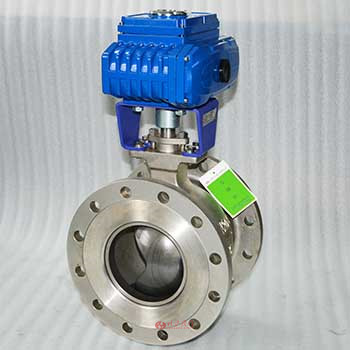

电动V型调节球阀 图片

电动V型调节球阀图片 电动V型调节球阀图片
