卫生级电动三通球阀 | CHQ984(5)F

卫生级电动三通球阀图片

卫生级电动三通球阀 产品说明
卫生级电动三通球阀是由卫生级三通球阀和电动执行器组成,卫生级三通球阀阀体流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。阀体采用不锈钢精制而成,流道内壁0.5um电子抛光,保持流体畅通无阻。有三通L型和三通T型之分,具体流向参考下图的流向示意图,球芯有L型有三通双口孔种,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用,泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。   球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。卫生级电动三通球阀,以AC220V、AC380V或DC24V电源电压作动力,接受工业自动化仪表控制系统输入的(4-20mA、或1-5VDC)电流信号或电压信号,即可控制运转,实现对工艺介质的比例调节或二位切换控制。

卫生级电动三通球阀 性能参数
公称通径 15~102mm
公称压力 PN1.0MPa
阀轴材质 不锈钢
阀体材质 304/316/316L不锈钢
球体材质 304/316/316L不锈钢
阀座密封 PTFE
温   度 PTFE≤180℃
结构型式 快装式、焊接式、螺纹式
适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
特   点 安全卫生,密封好、使用寿命长
卫生级电动三通球阀 流向图

卫生级电动三通球阀流向图

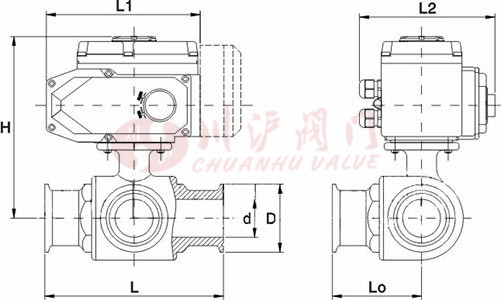

卫生级电动三通球阀 结构尺寸图

卫生级电动三通球阀结构图

卫生级电动三通球阀 连接尺寸
通径 G A L H D
15 34 132 100 115 12.7
20 50.5 132 100 115 17.2
25 50.5 155 120 147 25
32 50.5 155 130 150 31.8
38 50.5 155 150 152 35.6
51 64 155 200 172 48.6
63 77.5 208 210 192 60.3
76 91 208 220 197 72.9
89 106 256 260 224 88.9
102 119 256 320 232 101.6

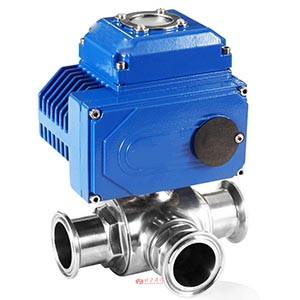

卫生级电动三通球阀 图片

卫生级电动三通球阀图片
