电动卫生级球阀 | CHQ981F

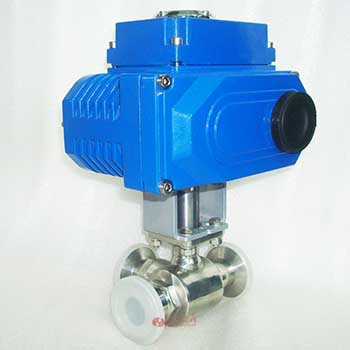

电动卫生级球阀图片

电动卫生级球阀 产品说明
电动卫生级球阀流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。阀体采用不锈钢精制而成,流道内壁0.5um电子抛光,保持流体畅通无阻。电动卡箍球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

电动卫生级球阀 性能参数
公称通径 15~102mm
公称压力 PN1.0MPa
阀轴材质 不锈钢
阀体材质 304/316/316L不锈钢
球体材质 304/316/316L不锈钢
阀座密封 PTFE
温   度 PTFE≤180℃
结构型式 快装式、焊接式、螺纹式
适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
特   点 安全卫生,密封好、使用寿命长

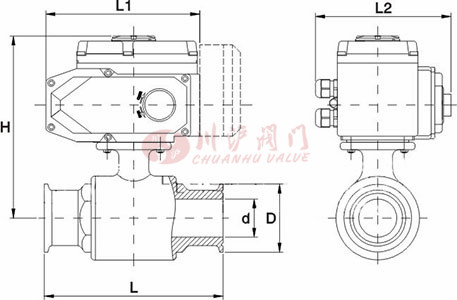

电动卫生级球阀 结构尺寸图

电动卫生级球阀结构图

电动卫生级球阀 连接尺寸
主要外形尺寸-PN16(16bar)
公称通径
[DN]
尺寸[mm] 执行器选配
L L1 L2 H d D
20 75 165 150 185 16.1 50.5 CHV-005 CHQ-010
25 85 165 150 190 22.4 50.5 CHV-005 CHQ-010
32 90 165 150 195 28.8 50.5 CHV-010 CHQ-010
38 112 165 150 210 35.1 50.5 CHV-010 CHQ-015
45 120 190 170 215 42 64 CHV-015 CHQ-020
51 145 190 170 220 47.8 64 CHV-015 CHQ-020
57 120 190 170 225 53 77.5 CHV-015 CHQ-020
63 145 190 170 265 59.5 77.5 CHV-020 CHQ-030
76 170 190 170 280 70 91 CHV-020 CHQ-030
89 170 190 170 290 85 106 CHV-040 CHQ-030
102 200 270 220 295 97 106 CHV-060 CHQ-040

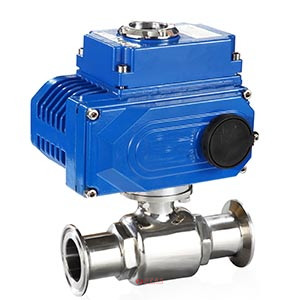

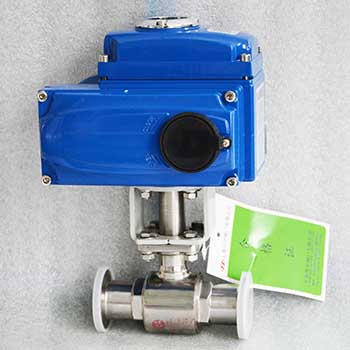

电动卫生级球阀 图片

电动卫生级球阀图片 电动卫生级球阀图片
